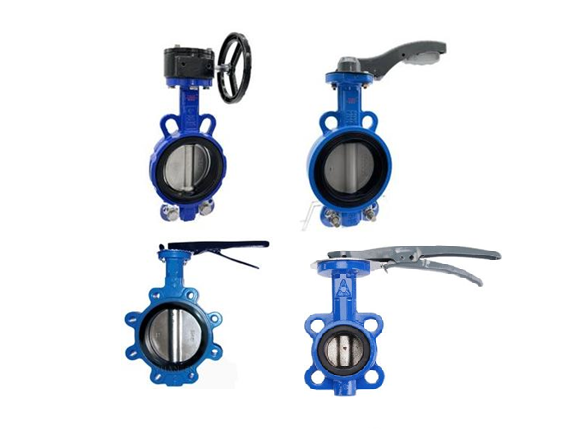

Затвор дисковый поворотный ПИК 123-MP1 межфланцевый Ду80 Ру16 с рукояткой, корпус углеродистая сталь, диск нерж. сталь CF8

Затвор дисковый поворотный ПИК 123-MP1 представляет собой запорную арматуру межфланцевого типа, предназначенную для полного перекрытия потока рабочих сред в трубопроводных системах. Конструкция с эксцентриковым расположением диска обеспечивает надежное перекрытие потока при минимальном усилии управления. Изделие характеризуется классом герметичности А по ГОСТ 9544-2015, что гарантирует высокую степень плотности в закрытом положении.

Назначение и область применения

Затвор дисковый предназначен для установки в системах водоснабжения, отопления, вентиляции и кондиционирования, а также в технологических линиях различных отраслей промышленности. Может использоваться с водой, паром, сжатым воздухом и другими неагрессивными средами при температуре до +120°C. Межфланцевое исполнение позволяет осуществлять монтаж между фланцами трубопровода без дополнительных крепежных элементов, что значительно сокращает время установки и снижает общие затраты на монтаж.

Конструктивные особенности

Конструкция затвора включает корпус из углеродистой стали, поворотный диск из нержавеющей стали марки CF8 и уплотнительный элемент из EPDM. Эксцентриковое расположение оси диска относительно оси проходного отверстия обеспечивает беспрепятственный проход среды в открытом положении и плотное прилегание диска к уплотнению в закрытом состоянии. Рукоятка управления позволяет осуществлять плавное регулирование потока с фиксацией в промежуточных положениях. Тип присоединения соответствует ISO F05, что гарантирует совместимость со стандартными фланцевыми соединениями.

Материалы исполнения

Корпус изделия выполнен из угнеродистой стали, что обеспечивает высокую механическую прочность и устойчивость к механическим нагрузкам. Диск из нержавеющей стали CF8 (аналог AISI 304) обладает коррозионной стойкостью и сохраняет работоспособность в различных средах. Уплотнение из EPDM (этиленпропиленового каучука) обеспечивает надежную герметизацию при работе с водой, паром и другими средами в температурном диапазоне от -20°C до +120°C. Такое сочетание материалов делает затвор оптимальным решением для большинства общепромышленных применений.

Эксплуатационные преимущества

Затвор отличается компактными габаритами и малым весом по сравнению с другой запорной арматурой аналогичного назначения. Строительная длина 44 мм позволяет устанавливать изделие в ограниченном пространстве. Простота конструкции обеспечивает легкое обслуживание и длительный срок службы без необходимости регулярного технического обслуживания. Отсутствие застойных зон в проточной части минимизирует гидравлические потери и предотвращает образование отложений.

Монтаж и обслуживание

Монтаж затвора осуществляется между фланцами трубопровода с установкой уплотнительных прокладок и равномерной затяжкой крепежных элементов. При установке необходимо обеспечить соосность фланцев и отсутствие механических напряжений в корпусе арматуры. Рекомендуется периодическая проверка состояния уплотнения и очистка поверхности диска от возможных отложений. При правильной эксплуатации и соблюдении параметров рабочей среды затвор обеспечивает надежную работу на протяжении всего срока службы.
