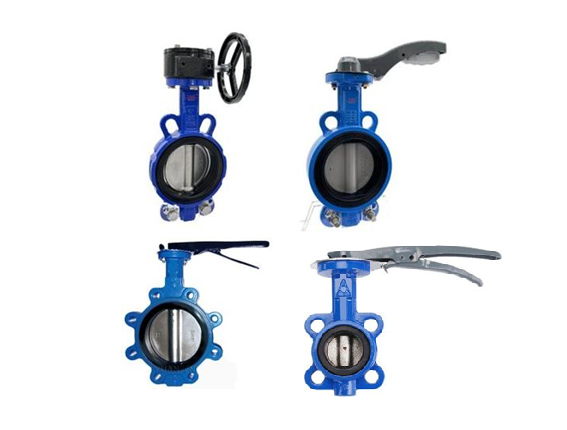

Затвор дисковый поворотный Kvant межфланцевый Ду65 Ру16 с рукояткой, корпус углеродистая сталь, диск нерж. сталь

Затвор дисковый поворотный Kvant межфланцевый предназначен для надежного перекрытия потока рабочей среды в трубопроводных системах. Конструкция с цельносварной осью обеспечивает повышенную герметичность и исключает вероятность протечек, что делает оборудование востребованным в промышленных системах водоснабжения, отопления и вентиляции.

Назначение и область применения

Поворотный дисковый затвор используется в качестве запорной арматуры на трубопроводах диаметром DN65 для перекрытия потока жидкостей и газов. Оборудование применяется в системах теплоснабжения, водоподготовки, промышленного водоснабжения, вентиляции и кондиционирования. Рабочая среда - вода, пар, воздух и другие неагрессивные среды с температурой до +100°C.

Конструктивные особенности

Затвор оснащен цельносварной осью, что исключает возможность протечек через соединения. Межфланцевое исполнение позволяет легко монтировать оборудование между фланцами трубопровода без дополнительных крепежных элементов. Ручное управление осуществляется посредством рукоятки, обеспечивающей плавное и точное регулирование положения диска. Конструкция оптимизирована для минимального гидравлического сопротивления в открытом положении.

Материалы исполнения

Корпус затвора изготовлен из углеродистой стали, что обеспечивает высокую механическую прочность и долговечность конструкции. Диск выполнен из нержавеющей стали, обладающей коррозионной стойкостью и сохраняющей геометрическую стабильность при температурных колебаниях. Уплотнительный элемент из NBR (нитрилбутадиенового каучука) обеспечивает надежную герметизацию в закрытом положении и устойчив к воздействию воды и масел.

Защитное покрытие и герметичность

Наружные поверхности защищены эпоксидным покрытием толщиной 150 мкм, которое предохраняет металл от коррозии и механических повреждений. Класс герметичности "А" по ГОСТ 54808-2011 гарантирует минимальные утечки через уплотнения. Эластичное внутреннее уплотнение полностью исключает контакт корпуса с рабочей средой, предотвращая коррозию внутренних поверхностей.

Монтаж и эксплуатация

Затвор рекомендуется устанавливать на горизонтальных трубопроводах с горизонтальным расположением оси вращения. Такое положение обеспечивает минимальный износ седлового уплотнения и увеличивает срок службы оборудования. Строительная длина 45 мм соответствует стандартным межфланцевым расстояниям. Выходной крутящий момент 49 Нм обеспечивает надежное перекрытие потока при ручном управлении.

Технические преимущества

Компактные габаритные размеры и малый вес (3,8 кг) упрощают монтаж и обслуживание. Отсутствие концевых выключателей делает конструкцию простой и надежной. Соответствие типу ISO-фланца F05 обеспечивает совместимость с большинством стандартных фланцевых соединений. Российское производство гарантирует доступность запасных частей и технической поддержки.
