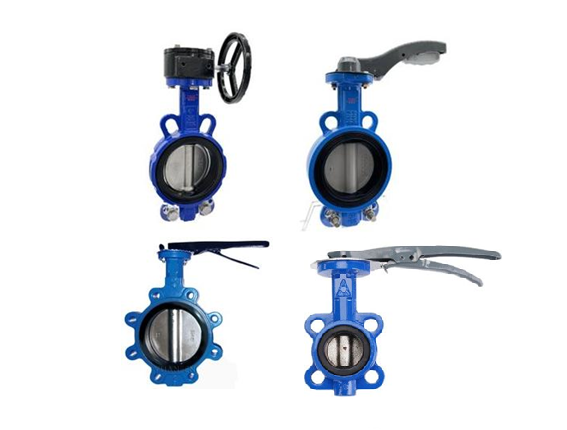

Затвор дисковый поворотный Kvant Ду50 Ру16 межфланцевый, корпус углеродистая сталь, диск нерж. сталь, уплотнение NBR

Затвор дисковый поворотный Kvant Ду50 Ру16 представляет собой современную запорную арматуру межфланцевого типа, предназначенную для надежного перекрытия потоков рабочих сред в трубопроводных системах. Конструкция с цельносварной осью обеспечивает повышенную герметичность и долговечность эксплуатации, а эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой, что предотвращает коррозию и увеличивает срок службы оборудования.

Назначение и область применения

Дисковый поворотный затвор Kvant предназначен для установки в системах водоснабжения, отопления, вентиляции и кондиционирования, а также в технологических трубопроводах промышленных предприятий. Оборудование эффективно работает с водой, паром, сжатым воздухом и другими неагрессивными средами при температуре до 100°C. Межфланцевое исполнение позволяет легко интегрировать затвор в существующие трубопроводные системы без необходимости дополнительной модификации фланцевых соединений.

Конструктивные особенности

Затвор оснащен цельносварной осью, что значительно снижает вероятность протечек и повышает надежность конструкции. Эластичное уплотнение из NBR обеспечивает плотное прилегание диска в закрытом положении, гарантируя класс герметичности "А" по ГОСТ 54808-2011. Наличие защитного эпоксидного покрытия толщиной 150 мкм обеспечивает дополнительную антикоррозионную защиту корпуса. Ручное управление посредством рукоятки позволяет легко и точно регулировать положение диска с выходным крутящим моментом 33 Нм.

Материальное исполнение

Корпус затвора изготовлен из углеродистой стали, что обеспечивает высокую механическую прочность и устойчивость к нагрузкам. Диск выполнен из нержавеющей стали, что предотвращает коррозию и обеспечивает длительный срок службы в условиях постоянного контакта с рабочей средой. Уплотнительный элемент из NBR (нитрильного каучука) сохраняет эластичность в широком диапазоне температур и устойчив к старению, обеспечивая надежную герметизацию в течение всего периода эксплуатации.

Монтаж и эксплуатация

Затвор рекомендуется устанавливать на горизонтальных трубопроводах с горизонтальным расположением оси вращения либо с небольшим отклонением вверх. Такое положение обеспечивает минимальный износ седлового уплотнения и максимальный срок службы оборудования. Строительная длина 42 мм и межфланцевое исполнение упрощают монтаж между стандартными фланцами. Габаритные размеры и вес 3,2 кг делают затвор удобным для транспортировки и установки в условиях ограниченного пространства.

Преимущества конструкции

Цельносварная ось исключает возможность протечек через соединения и повышает общую надежность конструкции. Эпоксидное покрытие обеспечивает дополнительную защиту от коррозии и механических повреждений. Оптимальное соотношение строительных размеров позволяет устанавливать затвор в системах с ограниченным монтажным пространством. Ручное управление обеспечивает простое и интуитивно понятное управление без необходимости дополнительного оборудования.
