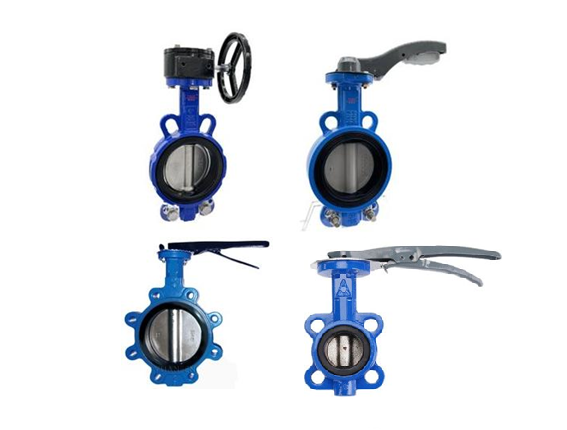

Затвор дисковый поворотный межфланцевый DN65 PN16 с редуктором WCB/AISI316L

Затвор дисковый поворотный DN65 PN16 межфланцевого типа представляет собой современное запорное устройство четвертьоборотного действия, предназначенное для эффективного перекрытия потоков рабочих сред в трубопроводных системах. Конструкция с корпусом из углеродистой стали WCB и диском из нержавеющей стали AISI 316L обеспечивает надежную работу в различных условиях эксплуатации, включая агрессивные среды. Комплектация редуктором RDN RQN1-150Z-T24 значительно облегчает управление затвором, снижая требуемое усилие для выполнения операций открытия и закрытия.

Назначение и область применения

Данный затвор находит широкое применение в системах горячего и холодного водоснабжения как гражданских, так и промышленных объектов. Благодаря своим характеристикам он успешно используется на технологических линиях с повышенными требованиями к надежности и долговечности оборудования. Устройство оптимально подходит для работы с различными средами, включая воду, пар, химические вещества и другие технологические жидкости в пределах допустимых температурных параметров до +200°C. Конструкция обеспечивает надежную работу в системах отопления, вентиляции, кондиционирования, а также в технологических процессах химической, нефтегазовой и пищевой промышленности.

Конструктивные особенности

Затвор выполнен по межфланцевой схеме установки, что обеспечивает компактность монтажа и простоту обслуживания. Четвертьоборотный принцип действия позволяет быстро переключать положение затвора между открытым и закрытым состояниями. Конструкция предусматривает наличие редуктора, который преобразует усилие оператора, делая управление более комфортным и эффективным. Редуктор выполнен методом литья алюминия под давлением, что сочетает в себе легкость конструкции с высокой прочностью и надежностью. Выходной крутящий момент составляет 29 Нм, что обеспечивает надежное перекрытие потока рабочей среды.

Материалы исполнения

Корпус затвора изготовлен из углеродистой стали WCB, что обеспечивает высокую механическую прочность и устойчивость к нагрузкам. Диск выполнен из нержавеющей стали AISI 316L/03Х16Н15М3, обладающей повышенной коррозионной стойкостью к различным агрессивным средам. Уплотнение из материала Viton гарантирует герметичность в широком температурном диапазоне до +200°C. Такое сочетание материалов делает затвор универсальным для применения в различных отраслях промышленности. Класс герметичности "A" подтверждает высокое качество уплотнения и надежность работы в различных условиях эксплуатации.

Технические параметры и исполнение

Устройство рассчитано на номинальный диаметр DN65 и рабочее давление PN16. Строительная длина затвора составляет 46 мм, что соответствует стандартным требованиям для данного типоразмера. Межосевое расстояние 100 мм и диаметр фланцев 145 мм обеспечивают совместимость с большинством стандартных трубопроводных систем. Тип ISO-фланца F05 гарантирует соответствие международным стандартам. Общий вес комплекта составляет 4,5 кг, включая сам затвор массой 2,3 кг и редуктор с необходимыми элементами крепления.

Особенности монтажа и эксплуатации

Монтаж затвора осуществляется между воротниковыми фланцами по ГОСТ, что обеспечивает надежное соединение с трубопроводом. Для оптимальной работы на горизонтальных трубопроводах рекомендуется располагать ось вращения горизонтально или с небольшим смещением вверх. Наличие ручного дублера в комплекте обеспечивает возможность аварийного управления в случае выхода из строя основного механизма. Качественные подшипники в конструкции редуктора гарантируют плавность хода и длительный срок службы устройства. Отсутствие концевых выключателей упрощает конструкцию и делает устройство более надежным в эксплуатации.

Комплектация и дополнительные возможности

Затвор поставляется в комплекте с редуктором RDN RQN1-150Z-T24, который специально разработан для управления данной серией затворов. Синий цвет корпуса соответствует стандартной цветовой маркировке производителя. Конструкция редуктора обеспечивает плавное и точное управление положением диска затвора. Устройство может использоваться как в системах с ручным управлением, так и в составе автоматизированных систем управления технологическими процессами при соответствующем дооснащении.

Преимущества конструкции

Основными преимуществами данного затвора являются: компактная межфланцевая конструкция, обеспечивающая простоту монтажа; четвертьоборотный принцип действия для быстрого перекрытия потока; коррозионностойкие материалы исполнения для работы в агрессивных средах; наличие редуктора для облегчения управления; высокая герметичность класса "A"; соответствие стандартным размерам для простоты интеграции в существующие системы. Эти характеристики делают затвор оптимальным решением для широкого спектра промышленных применений.
