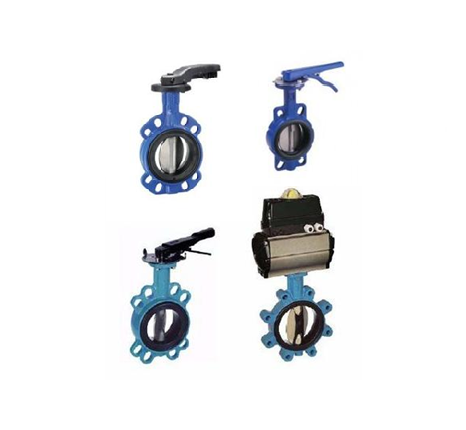

Затвор дисковый поворотный WBV1631E-2W-Fb-H межфланцевый LUG Ду65 Ру16 с пневмоприводом PA-DA-065

Поворотный дисковый затвор WBV1631E-2W-Fb-H представляет собой современное запорное устройство с пневматическим управлением, предназначенное для эффективного перекрытия потоков рабочих сред в трубопроводных системах. Конструкция с резьбовыми проушинами (LUG) обеспечивает удобный монтаж между фланцами без дополнительного крепежа, а комбинация чугунного корпуса QT450, диска из нержавеющей стали 304 и EPDM уплотнения гарантирует надежную работу в различных условиях эксплуатации при номинальном давлении 16 бар и температуре от -20°C до +150°C.

Назначение и область применения

Затвор предназначен для систем водоснабжения, отопления, вентиляции и промышленных трубопроводов, транспортирующих воду, воздух, этиленгликоль, пропиленгликоль и другие нейтральные среды. Устройство эффективно работает в температурном диапазоне от -20°C до +150°C при номинальном давлении 16 бар. Модель оснащена пневмоприводом двойного действия PA-DA-065 с рабочим давлением 1.5-8 бар, что обеспечивает точное и быстрое управление потоком среды. Затвор оптимально подходит для применения в системах автоматизации технологических процессов, где требуется надежное и быстрое перекрытие потока рабочей среды.

Конструктивные особенности

Конструкция затвора включает корпус из высокопрочного чугуна QT450, обеспечивающего механическую прочность и коррозионную стойкость. Поворотный диск изготовлен из нержавеющей стали AISI 304, что гарантирует долговечность и устойчивость к агрессивным средам. Уплотнительная система на основе EPDM обеспечивает класс герметичности А согласно международным стандартам. Квадрат штока 14×14 мм стандартизирован для совместимости с различными типами приводов. Исполнение с резьбовыми проушинами LUG позволяет осуществлять монтаж между фланцами без необходимости использования дополнительного крепежа, что значительно упрощает установку и демонтаж оборудования.

Материалы исполнения

Корпус: чугун QT450 с улучшенными механическими свойствами, обеспечивающий высокую прочность и устойчивость к механическим нагрузкам.
Диск: нержавеющая сталь 304 с высокой коррозионной стойкостью и долговечностью.
Уплотнение: EPDM (этиленпропиленовый каучук), устойчивый к температурным воздействиям и различным рабочим средам.
Вал: легированная сталь с никелированием для повышенной износостойкости.
Вспомогательные элементы: нержавеющая сталь 304, инженерный пластик, NBR, обеспечивающие надежность всех компонентов затвора.

Система управления

Пневмопривод PA-DA-065 двойного действия обеспечивает поворот диска на 90° с крутящим моментом 33 Нм. Пневмораспределитель 4M310-08 с питанием 24В DC и временем отклика 0,05 с обеспечивает точное управление. Магнитный переключатель ALS200D с визуальной индикацией и степенью защиты IP67 позволяет контролировать положение затвора. Система управления обеспечивает частоту срабатывания до 5 циклов в секунду. Привод двойного действия обеспечивает возврат затвора в исходное положение при отключении давления, что повышает безопасность эксплуатации.

Монтаж и эксплуатация

Затвор имеет межфланцевое присоединение с резьбовыми проушинами типа LUG, что упрощает монтаж между стандартными фланцами ISO F05. Строительная длина 46 мм соответствует отраслевым стандартам. Устройство не требует специального обслуживания в течение всего срока службы, который составляет 10 лет при соблюдении условий эксплуатации. Гарантийный срок - 12 месяцев. Монтаж осуществляется между фланцами с использованием штатных крепежных элементов, при этом резьбовые проушины обеспечивают равномерное распределение нагрузки и надежное соединение.

Технические преимущества

• Корпус из чугуна QT450 с повышенной прочностью и устойчивостью к механическим воздействиям
• Диск из нержавеющей стали 304 для работы с различными средами, включая агрессивные
• Уплотнение EPDM, стойкое к температурным воздействиям и обеспечивающее высокий класс герметичности
• Пневмопривод двойного действия с регулировкой положения и надежным функционированием
• Магнитные концевые выключатели с индикацией положения для точного контроля состояния затвора
• Степень защиты IP65/IP67 для работы в сложных условиях, включая повышенную влажность и запыленность
• Исполнение LUG для простого и надежного монтажа между фланцами без дополнительного крепежа
• Стандартизированные присоединительные размеры для совместимости с существующими трубопроводными системами

Эксплуатационные характеристики

Затвор рассчитан на длительную эксплуатацию в системах с номинальным давлением 16 бар и температурой рабочей среды от -20°C до +150°C. Конструкция обеспечивает минимальные гидравлические потери при полном открытии и надежное перекрытие потока в закрытом положении. Устройство поддерживает работу с частотами срабатывания до 5 циклов в секунду, что делает его пригодным для систем с высокой интенсивностью работы. Совместимость с различными типами пневматических систем управления позволяет интегрировать затвор в автоматизированные технологические линии.

Области применения в промышленности

Оборудование широко применяется в системах водоподготовки и водоочистки, теплоснабжения, вентиляции и кондиционирования, а также в различных промышленных процессах, где требуется надежное запорное устройство. Затвор может использоваться в химической, пищевой, фармацевтической промышленности для управления потоками нейтральных сред. Благодаря пневматическому управлению устройство интегрируется в системы автоматического контроля и управления технологическими процессами, обеспечивая точное позиционирование и надежное перекрытие потока.
