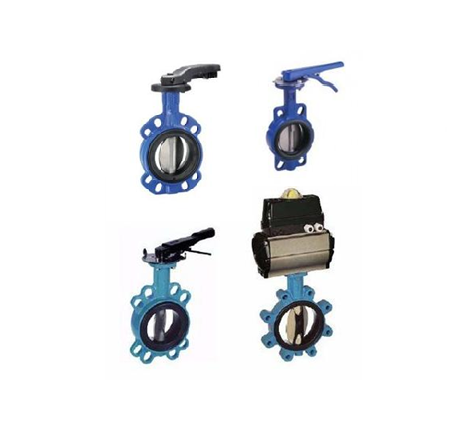

Затвор дисковый поворотный WBV1616N-2W-Fb-H DN50 PN16 с пневмоприводом PA-DA-065 межфланцевый LUG

Поворотный дисковый затвор WBV1616N-2W-Fb-H представляет собой современное запорное устройство для промышленных трубопроводных систем, предназначенное для полного перекрытия потока рабочих сред. Конструкция с межфланцевым присоединением типа LUG и пневматическим приводом PA-DA-065 обеспечивает надежную работу в системах с номинальным давлением до 16 бар при диаметре трубопровода DN50.

Назначение и область применения

Данный дисковый затвор находит широкое применение в различных отраслях промышленности, где требуется эффективное перекрытие потоков жидкостей и газов. Основные сферы использования включают системы холодного и горячего водоснабжения, тепловые сети централизованного отопления, технологические линии с транспортировкой масел и углеводородных сред. Оборудование эффективно работает в системах вентиляции и кондиционирования, на промышленных предприятиях химической, нефтегазовой и пищевой промышленности. Затвор может использоваться как в стационарных трубопроводных системах, так и в мобильных установках, где требуется компактное и надежное запорное устройство.

Конструктивные особенности

Конструкция затвора основана на классической поворотной схеме, где диск вращается на 90° для полного открытия или закрытия проходного сечения. Особенностью данной модели является наличие резьбовых проушин типа LUG, которые обеспечивают равномерное распределение нагрузки на фланец и надежное крепление в трубопроводе. Квадратный вал размером 9×9 мм гарантирует точную передачу крутящего момента от привода к диску. Компактная строительная длина 43 мм позволяет устанавливать оборудование в ограниченном пространстве, что особенно важно при модернизации существующих трубопроводных систем.

Материалы исполнения

Корпус и диск затвора изготовлены из высокопрочного чугуна QT450, который обеспечивает длительный срок службы в условиях эксплуатации. Уплотнительные элементы выполнены из нитрильного каучука (NBR), что гарантирует надежную герметизацию в широком диапазоне температур от -10°С до +90°С. Вал изготовлен из легированной стали с никелированием, что обеспечивает коррозионную стойкость и износостойкость. Антифрикционные элементы выполнены из инженерного пластика, а вспомогательные детали - из нержавеющей стали 304 и алюминиевых сплавов.

Пневматический привод

Оборудование комплектуется пневмоприводом двойного действия модели PA-DA-065 с рабочим давлением 8 бар. Привод развивает крутящий момент 44 Н·м при угле поворота 90°, что обеспечивает уверенное перекрытие потока даже при наличии загрязнений в рабочей среде. Конструкция привода включает регулировочные винты для точной настройки положения диска с диапазоном регулировки 5°. Привод может работать в различных климатических условиях и совместим с системами автоматического управления.

Технические характеристики и герметичность

Затвор обеспечивает высокий класс герметичности А по ГОСТ 9544, что подтверждает его надежность в работе. Оборудование рассчитано на работу с различными рабочими средами, включая воду, пар, масла и углеводороды. Номинальное давление 16 бар позволяет использовать затвор в системах с повышенными требованиями к рабочему давлению. Температурный диапазон от -10°С до +90°С охватывает большинство промышленных применений.

Монтаж и эксплуатация

Монтаж затвора осуществляется между фланцами трубопровода с использованием стандартных крепежных элементов. Четыре болтовых отверстия диаметром 16 мм на каждом фланце обеспечивают равномерное прижатие и герметичность соединения. При монтаже необходимо соблюдать направление потока, указанное на корпусе затвора, и обеспечивать чистоту присоединительных поверхностей. Оборудование не требует регулярного технического обслуживания в процессе эксплуатации, что снижает эксплуатационные расходы.

Преимущества и надежность

Основными преимуществами данного затвора являются:

• Высокая надежность - конструкция обеспечивает длительный срок службы до 10 лет при соблюдении условий эксплуатации
• Простота монтажа - межфланцевое исполнение LUG позволяет быстро устанавливать оборудование без дополнительной модернизации трубопровода
• Ремонтопригодность - конструкция позволяет выполнить замену уплотнительных элементов без демонтажа затвора из трубопровода
• Совместимость с автоматизацией - пневмопривод обеспечивает интеграцию с системами автоматического управления
• Соответствие стандартам - оборудование соответствует российским и международным стандартам качества

Эксплуатационные особенности

Затвор демонстрирует стабильную работу в широком диапазоне рабочих условий. Конструкция диска и уплотнения обеспечивает минимальное гидравлическое сопротивление в открытом положении. Приводная система гарантирует точное позиционирование диска в крайних положениях. Оборудование устойчиво к гидроударам и перепадам давления в системе. Регулировочные винты на приводе позволяют точно настроить конечные положения диска для оптимальной работы в конкретных условиях эксплуатации.
