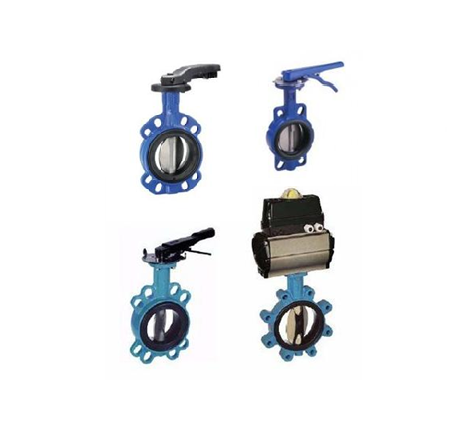

Затвор дисковый поворотный DN80 PN16 межфланцевый LUG с пневмоприводом PA-DA-083 двойного действия

Поворотный дисковый затвор серии WBV1616E-2W-Fb-H представляет собой современное запорное устройство для промышленных трубопроводных систем, предназначенное для полного перекрытия потока рабочих сред. Конструкция с межфланцевым креплением LUG типа обеспечивает надежную установку между стандартными фланцами без дополнительного крепежа. Комплектация включает пневматический привод двойного действия PA-DA-083 с электромагнитным распределителем и магнитными концевыми выключателями для интеграции в системы автоматизации.

Назначение и область применения

Затвор предназначен для эксплуатации в трубопроводных системах диаметром DN80 с номинальным давлением PN16. Основные сферы применения включают системы центрального отопления, промышленного водоснабжения, технологические линии с нейтральными средами, а также системы с теплоносителями на основе этиленгликоля и пропиленгликоля. Устройство оптимально подходит для автоматизированных систем управления, где требуется дистанционное управление запорной арматурой с высокой частотой срабатываний.

Конструктивные особенности

Конструкция затвора отличается высокой надежностью и долговечностью. Исполнение с резьбовыми проушинами LUG позволяет осуществлять монтаж между фланцами по стандарту ISO F05 без дополнительных крепежных элементов. Уплотнительная система обеспечивает герметичность класса А в широком температурном диапазоне от -20°C до +150°C. Квадрат штока 17×17 мм обеспечивает совместимость с широким спектром приводной техники.

Пневматическая система управления

Пневмопривод PA-DA-083 двойного действия обеспечивает поворот диска на 90° с крутящим моментом 44 Нм. Привод работает на фильтрованном сжатом воздухе с рабочим давлением 1.5-8 бар и оснащен системой регулировки конечных положений с диапазоном ±5°. Электромагнитный распределитель 4M310-08 с питанием 24В DC обеспечивает быстрое переключение положений затвора со временем отклика 0,05 с и частотой срабатывания до 5 циклов в секунду.

Система контроля и сигнализации

Магнитные концевые выключатели ALS200D обеспечивают точную индикацию положения затвора с визуальной светодиодной индикацией. Устройство имеет степень защиты IP67, что позволяет эксплуатировать его в условиях повышенной влажности и запыленности. Система обеспечивает передачу сигналов о положении затвора в систему АСУ ТП через стандартные интерфейсы управления.

Материалы и исполнение

Корпус и диск выполнены из высокопрочного чугуна QT450, обеспечивающего устойчивость к механическим нагрузкам и коррозии. Уплотнительная система на основе EPDM резины гарантирует долговечность и устойчивость к старению. Шток изготовлен из легированной стали с никелированием, что обеспечивает повышенную износостойкость. Вспомогательные элементы выполнены из нержавеющей стали 304, инженерного пластика и NBR.

Монтаж и эксплуатация

Строительная длина затвора составляет 46 мм, что обеспечивает компактность установки в трубопроводных системах. Монтаж осуществляется между фланцами без необходимости дополнительного крепежа. Устройство рассчитано на срок службы не менее 10 лет при соблюдении условий эксплуатации и сопровождается гарантией 12 месяцев. Общий вес комплекта составляет 8,16 кг, что обеспечивает удобство транспортировки и монтажа при сохранении высокой прочности конструкции.

Технические преимущества

Затвор отличается высокой надежностью работы в широком диапазоне температур и давлений. Конструкция LUG типа обеспечивает равномерное распределение нагрузки на фланцевые соединения. Пневматический привод двойного действия гарантирует стабильную работу даже при перебоях в подаче воздуха. Магнитные концевые выключатели обеспечивают точный контроль положения затвора в автоматизированных системах управления.
