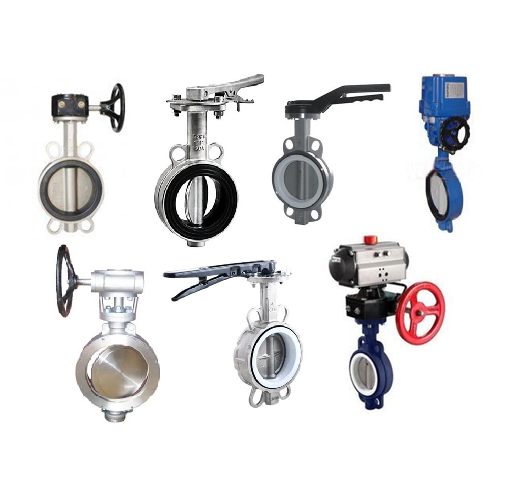

Затвор дисковый поворотный DN25 PN16 межфланцевый с пневмоприводом двойного действия 44 Нм и распределителем 4V320-10 220В

Поворотный дисковый затвор с пневматическим приводом двойного действия представляет собой комплексное решение для автоматического управления потоками рабочих сред в трубопроводных системах. Оборудование обеспечивает надежное перекрытие потока с углом поворота 90° и характеризуется высокой герметичностью класса А по ГОСТ 9544. Комплектная поставка включает пневмопривод с электромагнитным распределителем, что позволяет сразу интегрировать устройство в систему автоматизации без необходимости дополнительной комплектации.

Назначение и область применения

Затвор предназначен для установки в системах водоснабжения и теплоснабжения, а также для работы с фильтрованным сжатым воздухом и неагрессивными газами. Конструкция оптимальна для применения в промышленных трубопроводах номинальным диаметром DN25, где требуется автоматическое дистанционное управление потоком рабочей среды. Оборудование рассчитано на работу в диапазоне температур от -20°C до +120°C и давлении до 16 бар. Основные сферы применения включают системы технологических трубопроводов, вентиляции и кондиционирования, промышленные системы очистки воды и сжатого воздуха.

Конструктивные особенности

Затвор выполнен по межфланцевой схеме подключения с строительной длиной 36 мм, что обеспечивает компактность установки в ограниченном пространстве. Корпус изготовлен из экструдированного алюминиевого сплава с твердым анодированием, обеспечивающим коррозионную стойкость и механическую прочность. Запорный элемент представляет собой диск из нержавеющей стали 316L, обладающей повышенной стойкостью к агрессивным средам. Уплотнительная система на основе EPDM обеспечивает надежную герметизацию в широком температурном диапазоне. Конструкция предусматривает минимальное количество болтовых соединений - по 2 отверстия диаметром 14 мм на каждом фланце.

Пневматический привод и система управления

Пневмопривод двойного действия развивает крутящий момент 44 Нм при рабочем давлении 1.5-8 бар. Привод оснащен золотниковым электромагнитным распределителем 4V320-10 с питанием 220В переменного тока и частотой срабатывания до 5 циклов в секунду. Конструкция привода включает верхнее и нижнее антифрикционные кольца из инженерного пластика, обеспечивающие плавность хода и износостойкость. Размер квадратного штока 14×14 мм соответствует стандарту ISO F05/F07. Система управления обеспечивает быстрое и точное позиционирование затвора в открытом или закрытом положении.

Материальное исполнение и коррозионная стойкость

Корпус затвора выполнен из алюминиевого сплава с твердым анодированием, что обеспечивает защиту от коррозии и механических повреждений. Диск изготовлен из нержавеющей стали марки 316L, отличающейся повышенной стойкостью к воздействию агрессивных сред, включая хлориды и другие химические соединения. Основные уплотнения выполнены из EPDM, вспомогательные - из NBR, что гарантирует надежную работу в широком температурном диапазоне. Вал изготовлен из легированной стали с никелированием, обеспечивающим износостойкость и защиту от коррозии. Вспомогательные элементы конструкции выполнены из нержавеющей стали 304 и инженерного пластика.

Эксплуатационные характеристики и преимущества

Компактные габаритные размеры (B1=168 мм, H2=44.5 мм) позволяют устанавливать затвор в ограниченном пространстве. Наличие регулировочных винтов обеспечивает возможность точной настройки положения диска. Общий вес комплекта составляет 4.15 кг, включая привод массой 2 кг. Оборудование отличается высокой надежностью и длительным сроком службы благодаря применению качественных материалов и точному изготовлению. Простота монтажа и обслуживания делает затвор оптимальным решением для различных промышленных применений.

Монтаж и подключение

Присоединение к трубопроводу осуществляется по межфланцевой схеме ISO F05. Пневматические подключения выполнены через резьбу G1/4". Электропитание распределителя - 220В переменного тока с потребляемой мощностью 4.5 ВА. Оборудование поставляется в сборе и готово к подключению после установки в трубопроводную систему. Для обеспечения оптимальной работы рекомендуется проводить регулярное техническое обслуживание, включающее проверку состояния уплотнений и смазку подвижных элементов.

Техническое обслуживание и гарантии

Конструкция затвора предусматривает возможность технического обслуживания без демонтажа с трубопровода. Регулярное обслуживание включает визуальный осмотр состояния уплотнений, проверку работоспособности пневмопривода и распределителя. При правильной эксплуатации и своевременном обслуживании оборудование обеспечивает надежную работу в течение длительного срока. Рекомендуется соблюдать параметры рабочей среды и условия эксплуатации, указанные в технической документации.
