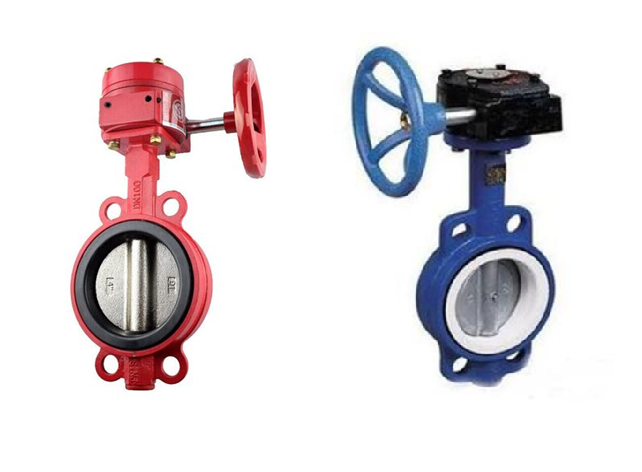

Затвор дисковый поворотный межфланцевый DN80 PN16 с редуктором HAM RQN1-180Z-T40 для абразивных сред

Поворотный дисковый затвор WBV1632E-2W-Fb-H представляет собой высоконадежную запорную арматуру межфланцевого типа, специально разработанную для эксплуатации в системах с абразивными средами. Конструкция арматуры обеспечивает эффективное перекрытие потоков различных сред в трубопроводных системах при номинальном давлении 16 бар и температуре от -20 до +110°C.

Назначение и область применения

Данный затвор находит широкое применение в промышленных системах, где требуется надежное перекрытие потоков абразивных сред. Основные области использования включают системы водоснабжения и теплоснабжения, химическую и нефтегазовую промышленность, а также пищевое производство. Арматура эффективно работает с водой, паром, агрессивными химическими средами и суспензиями, содержащими абразивные частицы. Температурный диапазон от -20 до +110°C позволяет применять затвор в большинстве промышленных процессов.

Конструктивные особенности

Затвор выполнен по межфланцевой схеме присоединения с строительной длиной 46 мм, что обеспечивает компактность установки. Класс герметичности A гарантирует минимальные протечки в закрытом положении. Управление осуществляется через редуктор HAM RQN1-180Z-T40 с передаточным отношением 40:1, создающим выходной крутящий момент до 180 Нм. Квадрат штока размером 9×9 мм обеспечивает совместимость с различными типами приводной арматуры. Степень защиты корпуса IP67 гарантирует надежную работу в условиях повышенной влажности и запыленности.

Материальное исполнение

Корпус затвора изготовлен из высокопрочного чугуна QT450, обладающего отличными механическими свойствами и коррозионной стойкостью. Диск выполнен из нержавеющей стали 316L, что обеспечивает повышенную стойкость к агрессивным и абразивным средам. Уплотнительный элемент из EPDM сохраняет эластичность в широком температурном диапазоне и устойчив к старению. Такое сочетание материалов обеспечивает длительный срок службы в условиях повышенного износа.

Эксплуатационные характеристики

Затвор рассчитан на крутящий момент 23 Нм и оснащен редуктором типа HAM RQN1-180Z-T40. Номинальное давление составляет 16 бар, что позволяет использовать арматуру в большинстве промышленных систем. Тип ISO-фланца F05 обеспечивает стандартизированное присоединение к трубопроводным системам. Габаритные размеры: высота H1 - 92 мм, диаметр G - 140 мм, диаметр фланца D2 - 121 мм. Присоединительные размеры соответствуют общепромышленным нормам: D2 - 121 мм, d1 - 160 мм, n-d - 8-20 мм.

Монтаж и обслуживание

Межфланцевое исполнение значительно упрощает монтаж затвора в существующие трубопроводные системы. Стандартные присоединительные размеры обеспечивают совместимость с большинством промышленных фланцевых соединений. Компактные габариты позволяют устанавливать арматуру в ограниченном пространстве. Температура окружающей среды может варьироваться от -30 до +120°C. Гарантийный срок составляет 12 месяцев при общем сроке службы не менее 10 лет при соблюдении условий эксплуатации.

Преимущества конструкции

Конструкция затвора оптимизирована для работы с абразивными средами, что обеспечивает повышенный ресурс работы в условиях интенсивного износа. Редуктор с передаточным отношением 40:1 позволяет создавать достаточное усилие для надежного перекрытия потока среды. Межфланцевое исполнение минимизирует занимаемое пространство и упрощает интеграцию в существующие трубопроводные системы. Сочетание материалов корпуса, диска и уплотнения обеспечивает оптимальный баланс прочности, коррозионной стойкости и долговечности.
