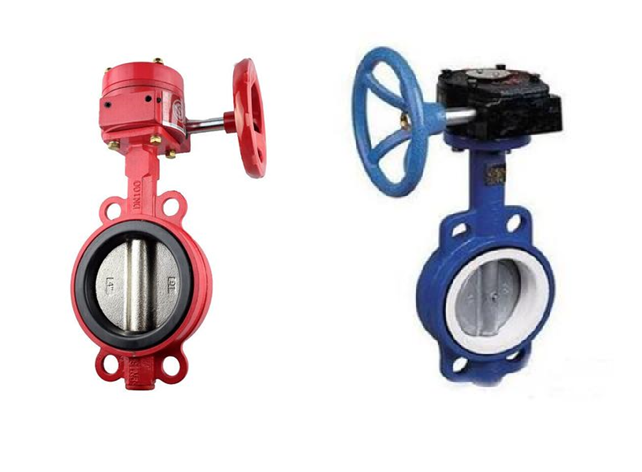

Затвор дисковый поворотный межфланцевый DN65 PN16 с редуктором HGB RQN1-180Z для абразивных сред

Поворотный дисковый затвор WBV1632E-2W-Fb-H представляет собой современное запорное устройство межфланцевого типа, специально разработанное для эффективного перекрытия потоков абразивных сред в трубопроводных системах. Конструкция устройства оптимизирована для работы в условиях повышенного износа, что обеспечивает длительный срок службы и надежную эксплуатацию в сложных промышленных условиях.

Назначение и область применения

Данный дисковый затвор находит широкое применение в различных отраслях промышленности, где требуется надежное перекрытие потоков абразивных сред. Основные сферы использования включают системы водоподготовки и очистки сточных вод, где устройство работает с суспензиями и шламами. В химической промышленности затвор применяется для транспортировки агрессивных сред с твердыми включениями, в горнодобывающей отрасли – для перекачки пульп и гидросмесей, в металлургии – для систем гидроудаления окалины и шламов.

Конструктивные особенности

Конструкция затвора отличается продуманными инженерными решениями, направленными на повышение износостойкости. Поворотный диск из нержавеющей стали 316L обеспечивает плавное и надежное перекрытие потока даже при наличии абразивных частиц. Система уплотнения на основе EPDM гарантирует высокий класс герметичности А согласно ГОСТ 9544-2015. Квадрат штока 9×9 мм стандартизирован для совместимости с различными типами приводов. Межфланцевое присоединение по ISO F05 упрощает монтаж и демонтаж оборудования без необходимости изменения конфигурации трубопровода.

Материалы исполнения

Корпус устройства изготовлен из высокопрочного чугуна QT450 с шаровидным графитом, обладающего оптимальным сочетанием прочности и коррозионной стойкости. Диск выполнен из нержавеющей стали марки 316L, что обеспечивает исключительную устойчивость к воздействию агрессивных и абразивных сред. Уплотнительные элементы из EPDM сохраняют эластичность и герметичность в широком температурном диапазоне от -20°C до +110°C. Такое сочетание материалов обеспечивает стойкость к кавитации и эрозионному износу.

Комплектация с редуктором

Затвор комплектуется редуктором HGB RQN1-180Z с индикатором положения, что обеспечивает удобное ручное управление и визуальный контроль состояния затвора. Редуктор развивает выходной крутящий момент 180 Н·м, что значительно превышает требуемый для управления затвором момент 17 Н·м, обеспечивая надежное и плавное переключение даже при заклинивании диска. Степень защиты корпуса IP67 гарантирует работоспособность в условиях повышенной влажности и запыленности. Редуктор оснащен удобной рукояткой с фиксацией в крайних положениях.

Эксплуатационные характеристики

Устройство рассчитано на номинальное давление 16 бар при температуре рабочей среды от -20°C до +110°C. Строительная длина составляет 46 мм, что соответствует стандартным требованиям для трубопроводной арматуры DN65. Затвор сохраняет работоспособность при температуре окружающей среды от -30°C до +120°C. Вес арматуры составляет 2,4 кг, общий вес с редуктором – 3,7 кг. Гарантийный срок эксплуатации составляет 12 месяцев, при этом расчетный срок службы достигает 10 лет при соблюдении условий эксплуатации и регулярном техническом обслуживании.

Преимущества использования

Основными преимуществами данного затвора являются: высокая надежность в работе с абразивными средами благодаря применению износостойких материалов; простота монтажа благодаря межфланцевой конструкции; длительный срок службы за счет оптимизированной геометрии проточной части; удобство управления с помощью редуктора с индикацией положения; соответствие российским и международным стандартам качества. Отечественное производство обеспечивает доступность запасных частей и оперативное техническое обслуживание.

Монтаж и обслуживание

Монтаж затвора осуществляется между фланцами трубопровода с установкой уплотнительных прокладок. При установке необходимо обеспечить соосность фланцев и равномерную затяжку крепежных элементов. Перед вводом в эксплуатацию рекомендуется проверить легкость хода диска и отсутствие заеданий. Обслуживание устройства включает регулярную проверку состояния уплотнений, очистку от отложений и смазку подвижных соединений. При необходимости замены уплотнительных элементов рекомендуется использовать оригинальные запасные части.

Техническая совместимость

Затвор совместим с трубопроводами DN65 стандартных исполнений, рассчитанными на рабочее давление до 16 бар. Устройство может комплектоваться различными типами приводов благодаря стандартизированному квадрату штока 9×9 мм. Совместимость с редуктором HGB RQN1-180Z обеспечивает оптимальное соотношение крутящего момента и удобства управления. Затвор может использоваться в системах с различными типами фланцевых соединений при условии соответствия геометрических параметров.
