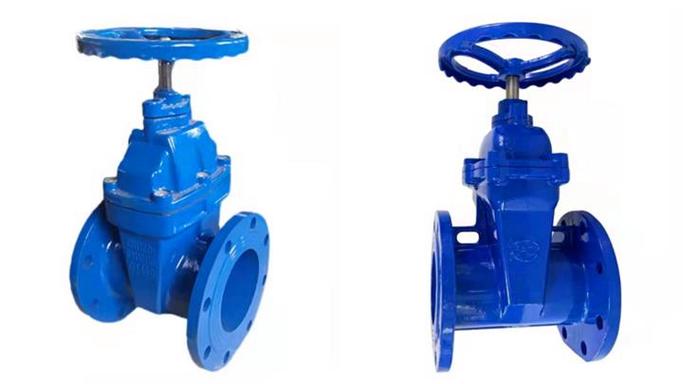

Задвижка клиновая IDRA CH Ду65 PN16 фланцевая с обрезиненным клином, корпус чугун GGG50

Клиновая фланцевая задвижка IDRA CH Ду65 PN16 представляет собой надежное запорное устройство для полного перекрытия потока рабочих сред в промышленных трубопроводных системах. Конструкция с обрезиненным клином обеспечивает высокий класс герметичности «А» по ГОСТ 9544-2015 при рабочих давлениях до 16 бар и температурах до 120°C, что делает ее оптимальным решением для ответственных участков трубопроводов.

Назначение и область применения

Задвижка предназначена для эксплуатации в системах водоснабжения, отопления, вентиляции и кондиционирования, а также в различных технологических процессах промышленных предприятий. Оборудование эффективно работает с водой, паром, нейтральными жидкостями и газами при условии химической совместимости с материалами уплотнений. Благодаря фланцевому присоединению и стандартным межфланцевым расстояниям, задвижка легко интегрируется в существующие трубопроводные системы без необходимости модернизации смежного оборудования.

Конструктивные особенности

Модель оснащена обрезиненным клином, который обеспечивает плотное прилегание к седлам корпуса и надежное запирание потока. Фланцевое исполнение соответствует стандартным требованиям для трубопроводной арматуры DN65. Ручное управление осуществляется через штурвал, что позволяет оперативно перекрывать поток без применения дополнительного инструмента. Конструкция предусматривает минимальное гидравлическое сопротивление в открытом положении, снижая энергопотери в системе.

Материалы исполнения

Корпус и крышка выполнены из высокопрочного чугуна GGG50 (EN-GJS-500-7), который сочетает механическую прочность с коррозионной стойкостью. Запорный орган представляет собой клин из чугуна GGG50 с резиновым покрытием EPDM, обеспечивающим герметичное перекрытие проходного сечения. Шпиндель изготовлен из нержавеющей стали SS420, что гарантирует долговечность и коррозионную стойкость в условиях повышенной влажности. Все уплотнительные элементы выполнены из EPDM, который демонстрирует химическую стойкость к большинству рабочих сред, включая воду, пар и нейтральные жидкости.

Эксплуатационные преимущества

Эпоксидное порошковое покрытие синего цвета обеспечивает дополнительную защиту от коррозии и механических повреждений, продлевая срок службы оборудования в агрессивных промышленных условиях. Усиленная конструкция клина и шпинделя рассчитана на многократные циклы открытия-закрытия без потери герметичности. Компактные габаритные размеры (высота 228 мм, ширина штурвала 180 мм) позволяют установку в ограниченном пространстве технологических помещений.

Монтаж и обслуживание

Фланцевое исполнение Ду65 с четырьмя болтовыми отверстиями диаметром 18 мм обеспечивает стандартное присоединение к трубопроводам соответствующего диаметра. Строительная длина 170 мм соответствует типовым размерам для данной номенклатуры, что упрощает проектирование и монтаж. Для обеспечения длительной бесперебойной работы рекомендуется периодическая проверка состояния уплотнений и смазка резьбовых соединений в соответствии с техническими требованиями производителя.

Технические характеристики

Задвижка рассчитана на номинальное давление PN16 и температуру рабочей среды до 120°C. Класс герметичности «А» по ГОСТ 9544-2015 подтверждает высокие эксплуатационные качества оборудования. Конструкция обеспечивает полное перекрытие потока в обе стороны, что особенно важно для систем с переменным направлением движения рабочей среды. Совместимость с различными типами фланцевых соединений делает задвижку универсальным решением для модернизации и строительства новых трубопроводных систем.
