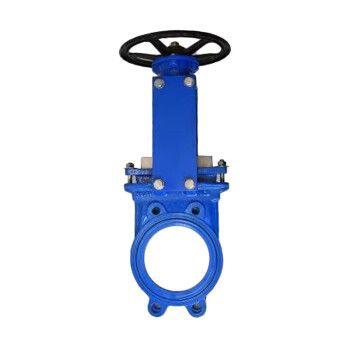

Задвижка шиберная ТехГидроМаш Ду125 Ру10 межфланцевая двусторонняя чугун GGG40 NBR

Шиберная задвижка ТехГидроМаш Ду125 Ру10 представляет собой надежное запорное устройство межфланцевого типа, предназначенное для полного перекрытия потока рабочих сред в трубопроводных системах. Конструкция с невыдвижным шпинделем и двусторонним направлением потока обеспечивает эффективное функционирование в различных промышленных применениях.

Назначение и область применения

Задвижка шиберная разработана для эксплуатации в системах водоснабжения, отопления, вентиляции и кондиционирования. Оборудование эффективно работает с водой различной температуры, включая системы горячего и холодного водоснабжения, морской водой, воздушными средами, гликолевыми смесями, а также со слабоагрессивными жидкостями и неагрессивными нефтепродуктами. Благодаря конструктивным особенностям задвижка подходит для транспортировки сыпучих материалов и сред с механическими включениями.

Конструктивные особенности

Конструкция задвижки включает корпус из высокопрочного чугуна GGG40, обеспечивающий прочность и долговечность оборудования. Шпиндель невыдвижного типа выполнен из нержавеющей стали AISI 316, что гарантирует коррозионную стойкость и надежность в условиях повышенной влажности. Двустороннее исполнение позволяет устанавливать задвижку без учета направления потока рабочей среды. Межфланцевое присоединение обеспечивает простой монтаж между фланцами трубопровода без необходимости дополнительного крепежа.

Материалы и уплотнения

Основные компоненты задвижки изготовлены из материалов, соответствующих требованиям промышленных стандартов. Корпус выполнен из высокопрочного чугуна GGG40 (ВЧ40, EN-GJS-400-15), обладающего excellentными механическими свойствами. Диск и шпиндель изготовлены из нержавеющей стали AISI 316, обеспечивающей стойкость к коррозии в различных средах. Уплотнительные элементы из нитрильного каучука NBR гарантируют герметичность класса "А" при рабочих температурах до +150°C и давлении 10 бар.

Эксплуатационные характеристики

Задвижка рассчитана на работу в широком диапазоне температур окружающей среды от -15°C до +40°C. Максимальная температура рабочей среды достигает +150°C, что позволяет использовать оборудование в системах с перегретой водой и теплоносителями. Компактная строительная длина 51 мм делает задвижку оптимальным решением для ограниченных пространств. Ручное управление осуществляется посредством штурвала или маховика, обеспечивающего плавное и точное регулирование положения затвора.

Монтаж и обслуживание

Межфланцевое исполнение задвижки упрощает процесс установки и демонтажа оборудования. Для монтажа достаточно разместить задвижку между фланцами трубопровода и стянуть их шпильками. Невыдвижная конструкция шпинделя исключает необходимость дополнительного пространства для выдвижного механизма, что особенно важно при установке в стесненных условиях. Регулярное техническое обслуживание включает визуальный осмотр состояния уплотнений и проверку плавности хода шпинделя.

Преимущества конструкции

Надежность и долговечность - использование качественных материалов и точное изготовление обеспечивают длительный срок службы оборудования. Универсальность применения - задвижка подходит для работы с различными типами сред и в разных отраслях промышленности. Компактность - минимальная строительная длина позволяет устанавливать задвижку в ограниченных пространствах. Простота обслуживания - конструкция обеспечивает легкий доступ к основным узлам для проведения технического обслуживания.
