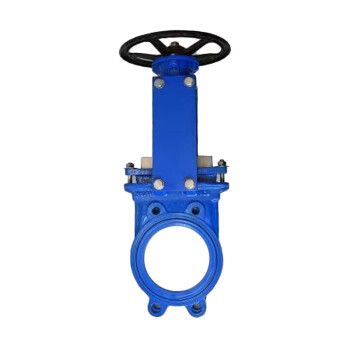

Задвижка шиберная ТехГидроМаш Ду100 Ру10 межфланцевая двусторонняя чугун GGG40 NBR

Шиберная задвижка ТехГидроМаш Ду100 Ру10 представляет собой надежную запорную арматуру межфланцевого типа, предназначенную для полного перекрытия потока рабочих сред в трубопроводных системах. Конструкция с невыдвижным шпинделем и двусторонним направлением потока обеспечивает эффективное функционирование в различных промышленных условиях.

Назначение и область применения

Задвижка шиберная разработана для эксплуатации в системах водоснабжения, отопления, вентиляции и кондиционирования. Оборудование эффективно работает с водой различной температуры, включая системы горячего и холодного водоснабжения, морскую воду, гликолевые смеси, слабоагрессивные среды и неагрессивные нефтепродукты. Благодаря конструктивным особенностям задвижка подходит для транспортировки сыпучих материалов и может использоваться в химической, пищевой, целлюлозно-бумажной промышленности, а также в коммунальном хозяйстве и на производственных предприятиях.

Конструктивные особенности

Конструкция задвижки включает невыдвижной шпиндель, что обеспечивает компактные габариты и возможность установки в ограниченном пространстве. Двустороннее исполнение позволяет осуществлять монтаж без учета направления потока рабочей среды. Межфланцевое присоединение упрощает монтаж и демонтаж оборудования в трубопроводных системах. Ручное управление через штурвал или маховик обеспечивает точное позиционирование затвора и надежную фиксацию в крайних положениях.

Материалы и исполнение

Корпус задвижки изготовлен из высокопрочного чугуна GGG40 (ВЧ40) по стандарту EN-GJS-400-15, что гарантирует высокую механическую прочность и коррозионную стойкость. Диск и шпиндель выполнены из нержавеющей стали AISI 316, обеспечивающей долговечность и надежность в условиях агрессивных сред. Уплотнительные элементы из нитрил-бутадиенового каучука (NBR) сохраняют эластичность в широком температурном диапазоне и обеспечивают класс герметичности "А".

Технические параметры

Оборудование рассчитано на номинальный диаметр DN 100 и рабочее давление PN 10 бар. Температурный диапазон эксплуатации охватывает рабочие среды до +150°C при окружающей температуре от -15 до +40°C. Компактная строительная длина 51 мм позволяет интегрировать задвижку в существующие трубопроводные системы без значительных изменений конструкции. Вес изделия составляет 12 кг, что обеспечивает удобство транспортировки и монтажа.

Монтаж и эксплуатация

Межфланцевое исполнение обеспечивает простой монтаж между ответными фланцами трубопровода с использованием стандартных крепежных элементов. Конструкция с невыдвижным шпинделем исключает необходимость дополнительного пространства для выдвижной части, что особенно важно при установке в стесненных условиях. Регулярное техническое обслуживание включает визуальный осмотр, проверку герметичности и при необходимости замену уплотнительных элементов.

Преимущества конструкции

Надежность и долговечность - использование качественных материалов и современной технологии производства обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации. Универсальность применения - задвижка подходит для работы с различными типами сред, включая жидкости, газы и сыпучие материалы. Компактность - межфланцевое исполнение и невыдвижной шпиндель минимизируют габаритные размеры. Простота обслуживания - конструкция обеспечивает легкий доступ к основным узлам для проведения технического обслуживания и ремонта.
