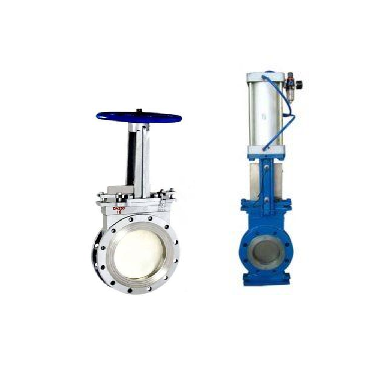

Задвижка шиберная GVKRT3431N-2W-Fb-2P DN150 PN10 межфланцевая с пневмоприводом 220В

Шиберная задвижка GVKRT3431N-2W-Fb-2P представляет собой современное запорное устройство с пневматическим управлением, предназначенное для эффективного перекрытия потока вязких, порошковых и кристаллизованных сред в промышленных трубопроводах. Конструкция со сквозным ножом обеспечивает надежное отсечение различных типов сред, включая макулатуру и пульпу, при номинальном давлении 10 бар и температуре до +110°С.

Назначение и область применения

Задвижка предназначена для эксплуатации в системах промышленной трубопроводной арматуры, где требуется надежное и быстрое перекрытие потока абразивных и вязких сред. Основные сферы применения включают целлюлозно-бумажную промышленность для транспортировки пульпы и макулатуры, добывающую промышленность для работы с суспензиями и шламами, а также другие отрасли, где присутствуют порошкообразные и кристаллизованные среды. Климатическое исполнение УХЛ4 позволяет эксплуатировать оборудование в умеренном и холодном климате при температуре окружающей среды от -30°С до +40°С.

Конструктивные особенности

Конструкция задвижки включает корпус из углеродистой стали WCB, обеспечивающий высокую прочность и коррозионную стойкость. Шибер выполнен из нержавеющей стали 304, что гарантирует долговечность и устойчивость к абразивному износу. Уплотнительные элементы из NBR (нитрилбутадиенового каучука) обеспечивают надежную герметичность в широком диапазоне температур. Особенностью модели является сквозной нож, который эффективно разрезает включения в рабочей среде и предотвращает заклинивание механизма.

Система управления и автоматизации

Задвижка оснащена пневмоприводом двойного действия модели SC 200x220, работающим на фильтрованном сжатом воздухе с рабочим давлением 1-9 бар. В комплектацию входит золотниковый пневмораспределитель 4V210-08 с питанием 220В переменного тока, обеспечивающий частоту срабатывания до 5 циклов в секунду. Система управления дополнена индукционными датчиками положения LJ12A3-4-J/EZ с дистанцией срабатывания 4 мм, которые обеспечивают точный контроль состояния задвижки. Степень защиты IP65 позволяет эксплуатировать оборудование в условиях повышенной запыленности и влажности.

Материалы исполнения

Корпус задвижки изготовлен из литой углеродистой стали WCB, соответствующей требованиям ASTM A216. Шибер выполнен из нержавеющей стали марки 304 (AISI 304), обладающей высокой коррозионной стойкостью и механической прочностью. Уплотнительные элементы из NBR обеспечивают устойчивость к маслам, топливу и большинству химических веществ. Шток изготовлен из стали 45, прошедшей термическую обработку для повышения износостойкости. Все материалы подобраны с учетом требований к работе с абразивными и агрессивными средами.

Монтаж и эксплуатация

Межфланцевое присоединение с наружным диаметром фланца 285 мм и межцентровым расстоянием отверстий 240 мм обеспечивает простой монтаж между стандартными фланцами трубопроводов. Конструкция предусматривает возможность ручного дублирования управления на случай отключения пневматики. Демпфирование пневмоцилиндра регулируемое, что позволяет оптимизировать работу привода под конкретные условия эксплуатации. Габаритные размеры и вес 38,7 кг делают монтаж и обслуживание удобными для персонала.

Технические преимущества

Основными преимуществами данной модели являются: высокая надежность работы с абразивными средами благодаря сквозной конструкции ножа и использованию износостойких материалов; быстрое срабатывание за счет пневматического привода двойного действия; точный контроль положения через индукционные датчики; возможность работы в широком диапазоне температур от -30°С до +110°С; длительный срок службы - до 10 лет при соблюдении условий эксплуатации. Оборудование соответствует классу герметичности B и имеет гарантию 12 месяцев.
