Задвижка шиберная GVKRT3431N-2W-Fb-2P DN150 PN10 межфланцевая с пневмоприводом 24В

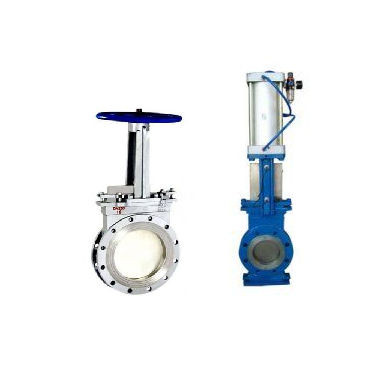

Шиберная задвижка GVKRT3431N-2W-Fb-2P представляет собой современное запорное устройство с пневматическим приводом, предназначенное для эффективного перекрытия потоков сложных рабочих сред в промышленных трубопроводных системах. Конструкция со сквозным ножом обеспечивает надежное отсечение даже при работе с вязкими, абразивными и кристаллизующимися материалами, что делает оборудование незаменимым на предприятиях с повышенными эксплуатационными требованиями.

Назначение и область применения

Оборудование предназначено для установки в технологических линиях, где требуется гарантированное перекрытие потока рабочих сред различной степени загрязнения. Основные сферы применения включают системы транспортировки пульпы в целлюлозно-бумажной промышленности, шламовые линии на горнодобывающих предприятиях, технологические трубопроводы обогатительных фабрик. Задвижка эффективно работает с материалами, склонными к налипанию и содержащими твердые включения, обеспечивая стабильную работу в самых сложных производственных условиях.

Конструктивные особенности

Конструкция задвижки включает несколько ключевых элементов, обеспечивающих высокую надежность и долговечность. Сквозной нож выполнен с режущей кромкой, которая при закрытии эффективно разрезает твердые включения в рабочей среде. Межфланцевое исполнение упрощает монтаж между стандартными фланцами трубопровода без необходимости дополнительного крепежа. Выдвижной шток полностью исключает контакт рабочей среды с резьбовой частью, что значительно увеличивает срок службы оборудования. Пневмопривод двойного действия обеспечивает стабильное управление в обоих направлениях с возможностью точной регулировки скорости срабатывания.

Материальное исполнение и защита

Корпус задвижки изготовлен из углеродистой стали WCB, которая сочетает высокую механическую прочность с хорошей коррозионной стойкостью. Шибер выполнен из нержавеющей стали марки 304, что обеспечивает исключительную износостойкость при работе с абразивными средами. Уплотнительные элементы из нитрильного каучука NBR сохраняют эластичность в широком температурном диапазоне и демонстрируют устойчивость к воздействию масел и различных химических соединений. Степень защиты IP65 гарантирует надежную работу в условиях повышенной запыленности и влажности.

Система управления и контроля

Задвижка комплектуется пневмоприводом с соленоидным распределителем 4V210-08, рассчитанным на напряжение питания 24В постоянного тока. Это позволяет легко интегрировать оборудование в системы автоматического управления технологическими процессами. Индукционные датчики положения LJ12A3-4-J/EZ обеспечивают точное определение состояния «открыто/закрыто» и передачу сигналов в систему диспетчеризации. Блок подготовки воздуха AFC2000 обеспечивает качественную очистку и точную регулировку давления сжатого воздуха, поступающего к приводу. Наличие ручного дублера позволяет осуществлять аварийное управление задвижкой при отсутствии сжатого воздуха или в нештатных ситуациях.

Эксплуатационные возможности

Оборудование рассчитано на работу в диапазоне температур от -30°С до +110°С при номинальном давлении 10 бар. Климатическое исполнение УХЛ4 позволяет эксплуатировать задвижку в умеренных и холодных климатических зонах. Класс герметичности B соответствует строгим требованиям промышленных стандартов для запорной арматуры. Конструкция обеспечивает минимальное гидравлическое сопротивление в открытом положении, что способствует энергоэффективности технологических процессов.

Монтаж и техническое обслуживание

Межфланцевое присоединение с наружным диаметром 285 мм и межцентровым расстоянием 240 мм соответствует стандартным размерам фланцев DN150. Компактные габаритные размеры и относительно небольшой вес 39 кг существенно облегчают монтажные работы и дальнейшее обслуживание оборудования. Регулируемое демпфирование пневмопривода позволяет точно настроить скорость срабатывания в соответствии с конкретными технологическими требованиями и характеристиками рабочей среды. Простота конструкции обеспечивает легкий доступ к основным узлам для проведения планового технического обслуживания и ремонтных работ.

Надежность и долговечность

Расчетный срок службы задвижки составляет 10 лет при соблюдении условий эксплуатации. Гарантийный срок эксплуатации – 12 месяцев. Все компоненты оборудования проходят многоступенчатый контроль качества на каждом этапе производства. Использование качественных материалов и продуманная конструкция обеспечивают стабильную работу в интенсивном режиме эксплуатации, минимизируя простои и сокращая затраты на техническое обслуживание.
