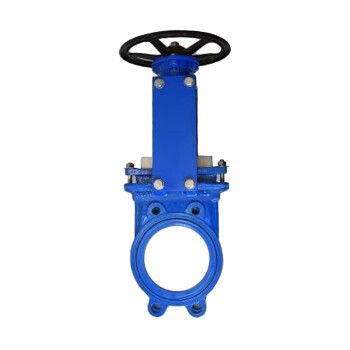

Задвижка шиберная Orbinox EB-01 межфланцевая DN65 PN10 чугун EPDM ручное управление

Шиберная задвижка Orbinox EB-01 представляет собой надежное запорное устройство межфланцевого типа, предназначенное для перекрытия потока рабочих сред в трубопроводных системах. Конструкция с ножевым клином обеспечивает эффективное разрезание и перекрытие плотных и вязких сред, что делает оборудование востребованным в различных промышленных применениях.

Назначение и область применения

Задвижка EB-01 предназначена для установки в трубопроводных системах промышленных предприятий, где требуется надежное перекрытие потока рабочих сред. Оборудование оптимально подходит для работы с водой, техническими жидкостями, суспензиями и другими средами, включая среды с содержанием твердых частиц. Благодаря ножевой конструкции клина задвижка эффективно справляется с перекрытием плотных и вязких сред, что делает ее незаменимой в системах водоочистки, целлюлозно-бумажной промышленности, горно-обогатительных комплексах и других отраслях.

Конструктивные особенности

Конструкция задвижки отличается продуманными техническими решениями, обеспечивающими долговечность и надежность эксплуатации. Невыдвижной шпиндель исключает необходимость дополнительного пространства для обслуживания, что особенно важно при монтаже в ограниченных условиях. Однодисковый ножевой клин из нержавеющей стали AISI 316 обеспечивает точное и плотное перекрытие потока, эффективно разрезая включения в рабочей среде. Межфланцевое исполнение упрощает монтаж между ответными фланцами трубопровода без необходимости дополнительных крепежных элементов.

Материалы и исполнение

Корпус задвижки выполнен из серого чугуна GG25 (СЧ25), что обеспечивает высокую прочность и коррозионную стойкость. Запорный орган изготовлен из нержавеющей стали AISI 316 (08Х17Н13М2), отличающейся исключительной стойкостью к агрессивным средам и абразивному износу. Уплотнительные элементы из EPDM сохраняют эластичность в широком температурном диапазоне и устойчивы к старению. Наружное покрытие из эпоксидного порошка обеспечивает дополнительную защиту от коррозии и механических повреждений.

Эксплуатационные характеристики

Оборудование рассчитано на номинальное давление PN10 и максимальную температуру рабочей среды 120°C. Конструкция обеспечивает двустороннее направление потока, что упрощает монтаж и эксплуатацию в различных схемах трубопроводов. Ручное управление посредством штурвала обеспечивает удобство и точность позиционирования запорного органа. Отсутствие концевых выключателей делает конструкцию более простой и надежной для применения в системах с ручным управлением.

Монтаж и обслуживание

Благодаря межфланцевому исполнению и компактной строительной длине 40 мм монтаж задвижки не требует значительных трудозатрат. Оборудование монтируется между ответными фланцами трубопровода с использованием стандартных крепежных элементов. Невыдвижной шпиндель не требует дополнительного пространства для обслуживания, что делает задвижку оптимальным решением для стесненных условий монтажа. Регулярное техническое обслуживание включает визуальный контроль состояния уплотнений и периодическую смазку подвижных соединений.
