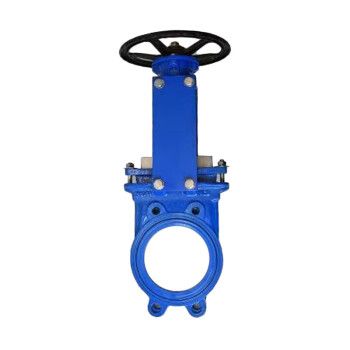

Задвижка шиберная GVKR DN65 PN10 межфланцевая чугун GGG40 нерж. сталь 304 NBR ручное управление

Шиберная задвижка GVKR1331N-2W-Fb-S представляет собой надежное запорное устройство межфланцевого типа, предназначенное для полного перекрытия потока рабочих сред в трубопроводных системах. Конструкция с выдвижным шпинделем и двусторонним направлением потока обеспечивает эффективное управление транспортируемыми средами различной вязкости и состава.

Назначение и область применения

Данная шиберная задвижка разработана для эксплуатации в промышленных трубопроводных системах, где требуется надежное перекрытие потока рабочих сред. Оборудование оптимально подходит для работы с вязкими средами, сточными водами, технической водой, а также порошковыми и кристаллизованными материалами. Шиберная конструкция обеспечивает эффективное перерезание включений и отложений, что делает задвижку незаменимой в системах очистки сточных вод, химической промышленности, целлюлозно-бумажном производстве и других отраслях, где присутствуют среды с повышенной вязкостью или содержащие твердые частицы.

Конструктивные особенности

Конструкция задвижки включает несколько ключевых элементов, обеспечивающих надежность и долговечность эксплуатации. Выдвижной шпиндель позволяет осуществлять визуальный контроль положения запорного органа и обеспечивает удобное обслуживание. Двустороннее направление потока делает монтаж оборудования независимым от направления движения среды. Межфланцевое исполнение значительно упрощает установку и демонтаж задвижки в существующие трубопроводные системы. Однодисковый клин из нержавеющей стали обеспечивает плотное перекрытие проходного сечения и устойчив к абразивному износу.

Материальное исполнение

Корпус задвижки изготовлен из высокопрочного чугуна GGG40 (аналог ВЧ40), что обеспечивает механическую прочность и коррозионную стойкость. Запорный орган (шибер) выполнен из нержавеющей стали AISI 304 (08Х18Н10), обладающей высокой стойкостью к агрессивным средам и абразивному износу. Уплотнительные элементы из нитрила NBR обеспечивают герметичность в широком диапазоне температур от -10°C до +90°C. Такое материальное исполнение гарантирует длительный срок службы даже при работе с абразивными и химически активными средами.

Эксплуатационные характеристики

Оборудование рассчитано на номинальное давление PN10 и условный диаметр DN65. Класс герметичности "А" по ГОСТ 9544-2015 подтверждает высокое качество изготовления и надежность уплотнений. Ручное управление посредством штурвала обеспечивает удобство эксплуатации и не требует дополнительного энергоснабжения. Строительная длина 50 мм соответствует стандартным требованиям для межфланцевых соединений. Вес конструкции 9 кг делает оборудование удобным для монтажа и обслуживания.

Монтаж и обслуживание

Межфланцевое исполнение задвижки предусматривает установку между фланцами трубопровода с использованием стандартных крепежных элементов 4-М16 мм. Компактные габаритные размеры (высота 320 мм, диаметр 185 мм) позволяют легко интегрировать оборудование в существующие трубопроводные системы. Наличие выдвижного шпинделя значительно упрощает техническое обслуживание и ремонт без необходимости демонтажа задвижки из трубопровода. Производитель предоставляет гарантию 12 месяцев на все компоненты оборудования.
