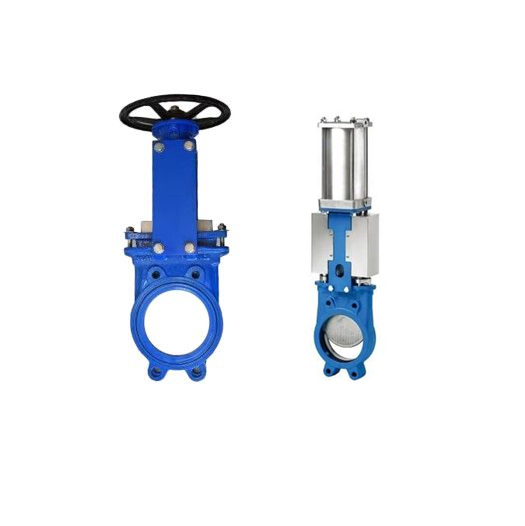

Задвижка шиберная GVKN1331N-2W-Fb-ОСТ Ду125 Ру10 с электроприводом MT-N-010M-O2-380VAC межфланцевая

Шиберная задвижка GVKN1331N-2W-Fb-ОСТ с электроприводом MT-N-010M-O2-380VAC представляет собой современное запорное устройство межфланцевого исполнения для трубопроводных систем. Оборудование предназначено для надежного перекрытия потока рабочих сред в системах водоснабжения, отопления и промышленных трубопроводах, обеспечивая класс герметичности А при номинальном давлении 10 бар и температуре среды от -30°С до +110°С.

Назначение и область применения

Данная шиберная задвижка используется в качестве запорной арматуры для полного перекрытия потока жидкостей в трубопроводах диаметром 125 мм. Основные сферы применения включают системы холодного и горячего водоснабжения, тепловые сети, промышленные трубопроводы для транспортировки неагрессивных сред. Конструкция с ножевым затвором особенно эффективна для сред с механическими включениями, обеспечивая надежное перерезание частиц при закрытии.

Конструктивные особенности

Задвижка имеет межфланцевое исполнение типа А по ОСТ, что значительно упрощает монтаж между фланцами трубопровода без необходимости дополнительного крепления. Конструкция с двухсторонним уплотнением позволяет устанавливать оборудование без учета направления потока. Невыдвижной шпиндель исключает контакт штока с рабочей средой, что повышает долговечность и надежность конструкции. Электропривод с пятикулачковым соединением обеспечивает точное дистанционное управление положением затвора.

Материалы исполнения

Корпус задвижки изготовлен из высокопрочного чугуна GGG40 с шаровидным графитом, обладающего excellentными механическими свойствами и коррозионной стойкостью. Шибер выполнен из нержавеющей стали марки 304, что обеспечивает высокую устойчивость к абразивному износу и коррозии. Уплотнительные элементы из нитрильного каучука (NBR) гарантируют надежную герметичность в заявленном диапазоне температур. Направляющие уплотнения из фторопласта (PTFE) значительно снижают трение при перемещении шибера, обеспечивая плавную работу механизма.

Электропривод и система управления

Многооборотный электропривод MT-N-010M-O2-380VAC обеспечивает вращение выходного вала со скоростью 18 об/мин при номинальном крутящем моменте 100 Нм. Привод оснащен концевыми выключателями для автоматического останова в крайних положениях «открыто» и «закрыто», а также моментной муфтой для защиты механизма от перегрузок. Напряжение питания 380 В переменного тока делает оборудование совместимым с промышленными сетями электропитания. Наличие ручного дублера в виде штурвала позволяет осуществлять управление задвижкой при отсутствии электропитания, что обеспечивает дополнительную надежность эксплуатации.

Монтаж и техническое обслуживание

Межфланцевое присоединение значительно упрощает процесс установки задвижки в трубопроводную систему. Для монтажа используются 4 болта М12 мм, равномерно распределяющие нагрузку по периметру фланцев. Компактные габаритные размеры (высота 403 мм, длина 411 мм) позволяют устанавливать оборудование на ограниченном пространстве. Общий вес комплекта с электроприводом составляет 30.3 кг, что обеспечивает удобство транспортировки и монтажа. Ресурс работы уплотнительных элементов рассчитан на 50 полных циклов открытия-закрытия без потери герметичности.

Технические преимущества

Конструкция задвижки обеспечивает минимальное гидравлическое сопротивление в открытом положении, что снижает энергопотери в системе. Оптимальное согласование крутящего момента на валу арматуры (80 Нм) с характеристиками электропривода гарантирует надежную работу в различных эксплуатационных условиях. Двухстороннее уплотнение и класс герметичности А делают оборудование suitable для ответственных участков трубопроводных систем. Ножевая конструкция шибера эффективно справляется с перерезанием механических включений в потоке рабочей среды.

Эксплуатационные характеристики

Оборудование рассчитано на длительную эксплуатацию в широком диапазоне температур от -30°С до +110°С, что позволяет использовать его в различных климатических условиях. Номинальное давление 10 бар соответствует требованиям большинства промышленных и коммунальных систем. Сочетание материалов корпуса, шибера и уплотнений обеспечивает коррозионную стойкость и длительный срок службы даже при работе с агрессивными средами. Наличие электропривода с возможностью ручного управления делает систему универсальной для различных условий эксплуатации.
