Задвижка шиберная GVKN DN50 PN10 межфланцевая чугун GGG40 нерж. сталь 304 NBR ISO F10

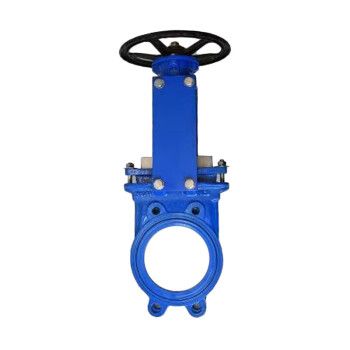

Шиберная задвижка GVKN1331N-2W-Fb-ISO представляет собой надежное запорное устройство межфланцевого типа, предназначенное для полного перекрытия потока рабочих сред в трубопроводных системах. Конструкция с двусторонним направлением потока и невыдвижным шпинделем обеспечивает долговечную работу в условиях промышленной эксплуатации при номинальном давлении до 10 бар и температуре до 90°C.

Назначение и область применения

Данная шиберная задвижка предназначена для установки в трубопроводных системах промышленных предприятий, где требуется надежное перекрытие потока различных сред. Благодаря межфланцевому исполнению и соответствию стандарту ISO, оборудование может монтироваться в существующие системы без дополнительной модитации трубопровода. Основные области применения включают системы водоснабжения, технологические линии пищевой промышленности, вентиляционные системы и другие инженерные коммуникации.

Конструктивные особенности

Задвижка оснащена невыдвижным шпинделем, что позволяет использовать ее в условиях ограниченного монтажного пространства. Двустороннее направление потока обеспечивает универсальность монтажа без необходимости соблюдения направления установки. Круглый шток диаметром 16 мм гарантирует надежную передачу усилия при ручном управлении. Конструкция с однодисковым шибером обеспечивает плотное перекрытие проходного сечения.

Материальное исполнение

Корпус задвижки изготовлен из высокопрочного чугуна GGG40 (ВЧ40), что обеспечивает высокую механическую прочность и коррозионную стойкость. Запорный орган (шибер) выполнен из нержавеющей стали AISI 304 (08Х18Н10), что гарантирует долговечность работы в агрессивных средах. Уплотнительные элементы из NBR (нитрильного каучука) обеспечивают герметичность класса "А" по ГОСТ 9544-2015 и устойчивость к температурным воздействиям.

Подключение и монтаж

Межфланцевое исполнение с ISO-фланцем F10 обеспечивает простоту монтажа между стандартными фланцами трубопровода. Строительная длина 50 мм соответствует требованиям для установки в компактных условиях. Комплектация включает голый шток для подключения ручного привода, что позволяет использовать задвижку как в составе автоматизированных систем, так и с ручным управлением. Эпоксидное порошковое покрытие синего цвета обеспечивает дополнительную защиту от коррозии.

Эксплуатационные преимущества

Задвижка характеризуется минимальным гидравлическим сопротивлением в открытом положении, что снижает потери давления в системе. Конструкция обеспечивает легкое и плавное управление благодаря оптимальному подбору материалов трущихся пар. Устройство поддерживает рабочее давление 10 бар при температуре до 90°C, что делает его универсальным решением для большинства промышленных применений. Соответствие российским и международным стандартам гарантирует надежность и безопасность эксплуатации.
