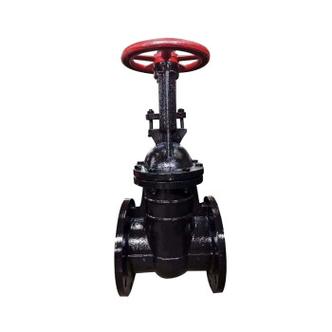

Задвижка параллельная 30ч906бр ЛМЗ фланцевая DN50 PN16 чугунная с выдвижным шпинделем
Основные характеристики
Описание товара
Задвижка параллельная 30ч906бр производства ЛМЗ представляет собой фланцевую трубопроводную арматуру с условным диаметром DN50 и номинальным давлением PN16. Конструкция с двухдисковым клином и выдвижным шпинделем обеспечивает надежное перекрытие потока рабочей среды в трубопроводных системах различного назначения.
Назначение и область применения
Параллельная задвижка 30ч906бр предназначена для полного перекрытия потока жидких и газообразных сред в промышленных трубопроводах. Оборудование применяется в системах водоснабжения, теплоснабжения, технологических линиях с рабочими средами, не агрессивными к материалам конструкции. Максимальная температура эксплуатации составляет 225°C, что позволяет использовать задвижку в системах с насыщенным паром и горячей водой.
Конструктивные особенности
Задвижка оснащена двухдисковым параллельным клином, который обеспечивает равномерное прилегание уплотнительных поверхностей и минимальный износ при многократных циклах открытия/закрытия. Выдвижной шпиндель конструкции исключает контакт рабочей среды с резьбовой частью, что значительно повышает ресурс работы и надежность арматуры. Фланцевое присоединение соответствует стандартам и обеспечивает простой монтаж на трубопроводах.
Материалы исполнения
Корпус и крышка задвижки выполнены из серого чугуна СЧ20 (GG20), обладающего высокой прочностью и коррозионной стойкостью. Запорный узел включает диски из серого чугуна СЧ20 и уплотнительные кольца из латуни ЛС59-1. Шпиндель изготовлен из стали 45, что обеспечивает высокую механическую прочность и износостойкость. Резьбовая втулка выполнена из латуни ЛС59-1, сальниковое уплотнение - из паронита ПОН-Б.
Эксплуатационные характеристики
Задвижка рассчитана на работу при номинальном давлении 16 бар и температуре до 225°C. Класс герметичности по ГОСТ 9544-2015 соответствует категории "D". Строительная длина составляет 180 мм, что соответствует стандартным размерам для арматуры DN50. Черное покрытие корпуса обеспечивает дополнительную защиту от коррозии в неагрессивных средах.
Монтаж и обслуживание
Фланцевое исполнение задвижки предусматривает установку между ответными фланцами трубопровода с креплением болтами диаметром 18 мм в количестве 4 штук. Отсутствие взрывозащищенного исполнения ограничивает применение в пожароопасных зонах. Голый шток управления требует установки ручного или механического привода для эксплуатации. Регулярное обслуживание включает проверку сальникового уплотнения и состояния резьбовых соединений.
Технические характеристики
Основные характеристики
Технические характеристики
Подключение
Конструктивные особенности
Габариты
Подключение
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
