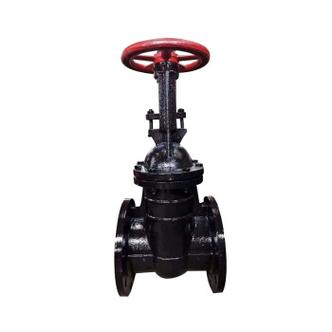

Задвижка параллельная ЛМЗ 30ч906бр фланцевая DN125 PN16 чугунная с выдвижным шпинделем

Задвижка параллельная 30ч906бр производства ЛМЗ представляет собой фланцевую трубопроводную арматуру с двухдисковым клином и выдвижным шпинделем, предназначенную для полного перекрытия потока рабочей среды в трубопроводных системах. Изделие рассчитано на номинальное давление 16 бар и температуру до 225°C, что делает его надежным решением для различных промышленных применений.

Назначение и область применения

Параллельная задвижка 30ч906бр применяется в системах водоснабжения, теплоснабжения, паровых магистралях и других технологических трубопроводах, где требуется надежное отсечение потока рабочей среды. Конструкция с выдвижным шпинделем обеспечивает удобство обслуживания и длительный срок службы в условиях интенсивной эксплуатации. Задвижка оптимально подходит для стационарных промышленных установок, где важна герметичность и простота управления.

Конструктивные особенности

Ключевой особенностью данной модели является двухдисковый параллельный клин, который обеспечивает равномерное прилегание уплотнительных поверхностей и высокую герметичность в закрытом положении. Выдвижной шпиндель исключает контакт резьбовой части с рабочей средой, что значительно повышает коррозионную стойкость и надежность механизма. Фланцевое присоединение по ГОСТ обеспечивает простой монтаж и демонтаж на трубопроводах соответствующего диаметра.

Материальное исполнение

Корпус и крышка задвижки выполнены из серого чугуна СЧ20, обладающего высокой прочностью и коррозионной стойкостью. Шпиндель изготовлен из стали 45, что гарантирует необходимую механическую прочность и износостойкость. Уплотнительные кольца и резьбовая втулка выполнены из латуни ЛС59-1, обеспечивающей хорошие антифрикционные свойства и стойкость к коррозии. Прокладка из паронита ПОН-Б гарантирует надежное уплотнение между корпусом и крышкой.

Эксплуатационные преимущества

Конструкция задвижки предусматривает класс герметичности "D" по ГОСТ 9544-2015, что соответствует высоким требованиям к плотности затвора. Черное покрытие корпуса обеспечивает дополнительную защиту от коррозии. Строительная длина 255 мм соответствует стандартным размерам для данного типоразмера, что упрощает замену аналогичного оборудования. Вес изделия 40 кг свидетельствует о массивной конструкции, рассчитанной на длительную эксплуатацию.

Монтаж и обслуживание

Фланцевое исполнение задвижки предусматривает установку между ответными фланцами трубопровода с использованием штатных крепежных элементов. Наличие голого штока позволяет устанавливать различные типы приводов - от ручного маховика до электрических или пневматических исполнительных механизмов. Регулярное обслуживание включает визуальный контроль состояния, проверку герметичности и при необходимости замену уплотнительных элементов.
