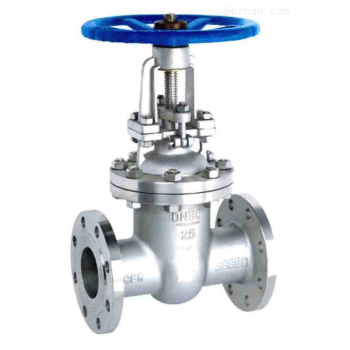

Задвижка клиновая 30нж964нж DN100 PN25 фланцевая с выдвижным шпинделем и двухдисковым клином

Клиновая задвижка 30нж964нж серии GVWR представляет собой промышленную трубопроводную арматуру с выдвижным шпинделем и двухдисковым клином, предназначенную для полного перекрытия потока рабочей среды в трубопроводах. Конструкция с фланцевым присоединением по ОСТ и металлическим уплотнением обеспечивает надежную работу в системах с высокими температурами до +560°C и давлением до 25 бар.

Назначение и область применения

Задвижка предназначена для установки на трубопроводах промышленного назначения, транспортирующих различные технологические среды. Благодаря использованию коррозионностойких материалов и металлического уплотнения, оборудование может эксплуатироваться в химической, нефтегазовой, энергетической и других отраслях промышленности. Двухдисковая конструкция клина обеспечивает надежное перекрытие потока даже при высоких рабочих давлениях и температурных нагрузках.

Конструктивные особенности

Конструкция задвижки включает выдвижной шпиндель, что позволяет осуществлять визуальный контроль положения запорного органа и обеспечивает удобство обслуживания. Двухдисковый клин компенсирует возможные перекосы в седлах и обеспечивает плотное прилегание уплотнительных поверхностей. Фланцевое присоединение типа А по ОСТ стандарту гарантирует совместимость с существующими трубопроводными системами. Круглый шток с резьбовым соединением обеспечивает плавное и точное управление положением затвора.

Материалы исполнения

Корпус задвижки изготовлен из нержавеющей стали 12Х18Н9ТЛ (аналог GX10CrNi18-8), что обеспечивает высокую коррозионную стойкость и долговечность оборудования. Запорный орган выполнен из стали WCB с наплавкой D507MO, что гарантирует износостойкость рабочих поверхностей. Шпиндель изготовлен из стали 2cr13, обладающей высокой механической прочностью и устойчивостью к истиранию. Уплотнительные элементы из графита обеспечивают надежную герметичность в широком диапазоне температур.

Эксплуатационные характеристики

Оборудование рассчитано на работу в широком температурном диапазоне от -30°C до +560°C, что позволяет использовать его в различных климатических условиях и технологических процессах. Номинальный диаметр DN100 и условное давление PN25 делают задвижку оптимальным решением для магистральных трубопроводов среднего давления. Строительная длина 300 мм соответствует стандартным габаритам для данного типоразмера арматуры.

Монтаж и обслуживание

Фланцевое исполнение упрощает монтаж и демонтаж задвижки на трубопроводе. Наличие "голого" штока позволяет использовать различные типы приводов - от ручного управления до электрических и пневматических исполнительных механизмов. Конструкция предусматривает возможность технического обслуживания и замены уплотнительных элементов без демонтажа всего устройства с трубопровода.

Преимущества конструкции

Выдвижной шпиндель обеспечивает защиту от коррозии и загрязнения резьбовой части, что значительно увеличивает срок службы изделия. Двухдисковый клин с плавающей конструкцией обеспечивает самовыравнивание и плотное прилегание к седлам даже при температурных деформациях. Металлическое уплотнение гарантирует надежную работу при высоких температурах, где резиновые уплотнители не применимы.

Совместимость и стандарты

Задвижка соответствует требованиям ОСТ стандартов для фланцевых соединений типа А, что обеспечивает полную совместимость с большинством промышленных трубопроводных систем. Универсальность конструкции позволяет применять оборудование в различных отраслях промышленности, включая химическую, нефтегазовую, энергетическую и пищевую промышленность.
