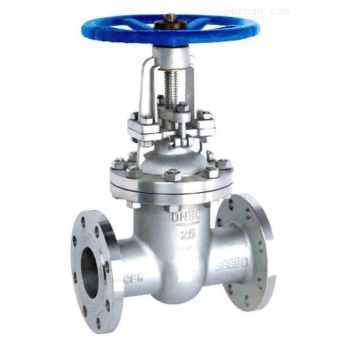

Задвижка клиновая 30нж41нж ЗКЛ2-16 DN150 PN16 фланцевая с выдвижным шпинделем и двухдисковым клином

Клиновая фланцевая задвижка 30нж41нж серии ЗКЛ2-16 DN150 PN16 предназначена для полного перекрытия потока рабочей среды в трубопроводных системах промышленного назначения. Конструкция с выдвижным шпинделем и двухдисковым клином обеспечивает надежное запирание и длительный срок службы в условиях высоких температур и давлений. Изготовленная полностью из нержавеющей стали 12Х18Н9ТЛ, задвижка устойчива к коррозии и может эксплуатироваться в агрессивных средах.

Назначение и область применения

Задвижка клиновая 30нж41нж ЗКЛ2-16 применяется в качестве запорной арматуры на трубопроводах для перекрытия потока жидких и газообразных сред в различных отраслях промышленности. Оборудование предназначено для работы в системах тепло- и водоснабжения, нефтегазовой отрасли, химической и пищевой промышленности, а также на объектах энергетики. Благодаря коррозионной стойкости и способности работать при температурах до +565°C, задвижка может использоваться в системах с перегретым паром, горячей водой и химически активными средами.

Конструктивные особенности

Конструкция задвижки включает несколько ключевых элементов, обеспечивающих надежность и долговечность работы. Двухдисковый клин компенсирует температурные деформации и обеспечивает плотное прилегание к седлам даже при изменении температурного режима. Выдвижной шпиндель исключает контакт рабочей среды с резьбовой парой, что предотвращает коррозию и износ резьбы. Фланцевое соединение соответствует стандартам трубопроводной арматуры и обеспечивает простой монтаж на трубопроводы. Ручное управление посредством штурвала позволяет точно позиционировать запорный орган и обеспечивает возможность работы в условиях отсутствия электропитания.

Материальное исполнение

Все основные детали задвижки изготовлены из нержавеющей стали марки 12Х18Н9ТЛ, что обеспечивает высокую коррозионную стойкость и механическую прочность. Корпус, крышка и клин выполнены из жаропрочной нержавеющей стали 12Х18Н9ТЛ, способной выдерживать длительное воздействие высоких температур. Шпиндель изготовлен из стали 12Х18Н9Т, обладающей повышенной прочностью и износостойкостью. Гайка шпинделя выполнена из латуни марки ЛС59-1, что обеспечивает оптимальное трение в паре со шпинделем и предотвращает заедание. Уплотнение металл-по-металлу обеспечивает герметичность в условиях высоких температур, где применение мягких уплотнений невозможно.

Эксплуатационные преимущества

Задвижка обладает классом герметичности «А» по ГОСТ 9544-2015, что подтверждает ее высокие запирающие характеристики. Конструкция с выдвижным шпинделем позволяет легко контролировать положение запорного органа и обслуживать резьбовую пару без демонтажа задвижки с трубопровода. Двухдисковый клин снижает усилие при открытии/закрытии и обеспечивает равномерный износ уплотнительных поверхностей. Фланцевое исполнение упрощает монтаж и демонтаж оборудования, а также обеспечивает надежное соединение с трубопроводом. Отсутствие покрытия на корпусе позволяет визуально контролировать состояние материала и своевременно выявлять возможные повреждения.

Монтаж и обслуживание

Монтаж задвижки осуществляется на фланцевые соединения трубопроводов с условным диаметром DN150 и давлением PN16. Строительная длина 280 мм соответствует стандартным габаритам для данного типоразмера арматуры. При установке необходимо обеспечить соосность фланцев и использовать прокладки, соответствующие параметрам рабочей среды. Обслуживание включает периодическую проверку герметичности, смазку резьбовой пары шпинделя и контроль состояния уплотнительных поверхностей. Вес задвижки 80 кг требует использования appropriate грузоподъемного оборудования при монтаже.
