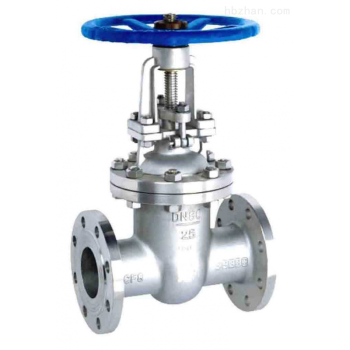

Задвижка клиновая 30нж41нж Ду80 Ру16 фланцевая с выдвижным шпинделем, корпус нержавеющая сталь A351 CF8

Клиновая задвижка 30нж41нж Ду80 Ру16 представляет собой фланцевую запорную арматуру с выдвижным шпинделем и однодисковым клином, предназначенную для полного перекрытия потока рабочей среды в трубопроводных системах. Изделие характеризуется высокой коррозионной стойкостью и надежностью в эксплуатации благодаря применению нержавеющих сталей в критических узлах и графитового уплотнения.

Назначение и область применения

Задвижка клиновая 30нж41нж Ду80 Ру16 предназначена для установки на трубопроводах промышленного назначения, транспортирующих различные технологические среды, включая воду, пар, нефтепродукты и химические вещества. Арматура обеспечивает герметичное перекрытие потока в системах с номинальным давлением до 16 бар и температурой рабочей среды от -29°C до +425°C. Область применения включает нефтегазовый комплекс, химическую промышленность, энергетику, системы теплоснабжения и водоподготовки.

Конструктивные особенности

Конструкция задвижки включает выдвижной шпиндель, который исключает контакт резьбовой части с рабочей средой, что значительно повышает ресурс изделия и обеспечивает плавность хода даже после длительного простоя. Однодисковый клин обеспечивает надежное перекрытие проходного сечения. Фланцевое присоединение соответствует стандартным межфланцевым расстояниям и упрощает монтаж на трубопроводах. Управление осуществляется посредством штурвала (маховика), что позволяет использовать арматуру в системах без требований к автоматизации.

Материальное исполнение

Корпус и основные детали задвижки изготовлены из нержавеющей стали A351 CF8 (аналог 08Х18Н10), что обеспечивает стойкость к коррозии и воздействию агрессивных сред. Шпиндель выполнен из нержавеющей стали SS304, клин - из A351 CF8. Уплотнительные элементы из графита сохраняют герметичность при высоких температурах и обеспечивают длительный срок службы без необходимости обслуживания. Шпильки и гайки изготовлены из нержавеющей стали SS201, рамка - из стали 25, маховик - из высокопрочного чугуна с шаровидным графитом QT400-17.

Эксплуатационные характеристики

Задвижка обеспечивает класс герметичности "А" по ГОСТ 9544-2015, что соответствует нулевой протечке через уплотнительные поверхности. Номинальный диаметр DN80 позволяет применять арматуру на трубопроводах с условным проходом 80 мм. Строительная длина 210 мм соответствует стандартным габаритам для данного типоразмера. Рабочая температура до +425°C делает изделие пригодным для систем с насыщенным паром и горячими технологическими средами.

Монтаж и обслуживание

Фланцевое исполнение задвижки предусматривает установку между ответными фланцами трубопровода с использованием соответствующих прокладок и крепежных элементов. Монтаж должен осуществляться с соблюдением направления потока, указанного на корпусе изделия. Отсутствие требований к техническому обслуживанию в течение межремонтного периода обеспечивается применением износостойких материалов и графитового уплотнения. Ресурс арматуры определяется условиями эксплуатации и корректностью монтажа.
