Задвижка клиновая 30ч39р (аналог МЗВГ) фланцевая Ду80 Ру16 с обрезиненным клином и штурвалом

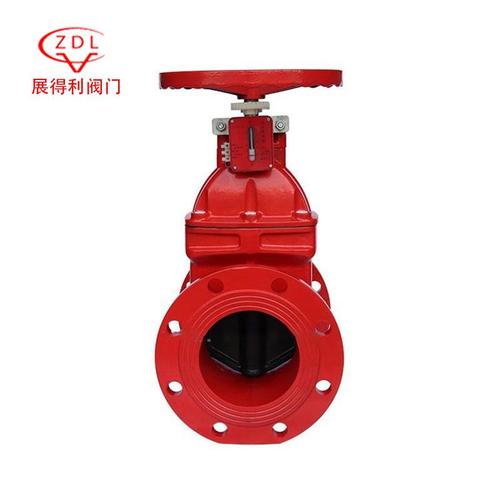

Клиновая фланцевая задвижка 30ч39р (аналог МЗВГ) предназначена для полного перекрытия потока рабочей среды в трубопроводных системах промышленного назначения. Конструкция с невыдвижным шпинделем и обрезиненным клином обеспечивает надежное запирание при номинальном давлении 16 бар и температуре среды от -20 до +150°C. Изготовленная из высокопрочного чугуна GGG50 с эпоксидным порошковым покрытием красного цвета, задвижка демонстрирует повышенную коррозионную стойкость и длительный срок службы в различных эксплуатационных условиях.

Назначение и область применения

Данная клиновая задвижка применяется в системах водоснабжения, отопления, вентиляции и кондиционирования, а также в технологических трубопроводах промышленных предприятий. Конструкция оптимальна для сред, не содержащих абразивных частиц и агрессивных химических веществ. Благодаря классу герметичности "А" по ГОСТ 9544-2015, задвижка обеспечивает полную непроницаемость в закрытом положении, что делает ее надежным решением для критически важных участков трубопроводных систем.

Конструктивные особенности

Задвижка оснащена невыдвижным шпинделем, что позволяет уменьшить габаритные размеры и упростить монтаж в условиях ограниченного пространства. Обрезиненный клин обеспечивает плотное прилегание к седлам корпуса без применения дополнительных уплотнительных элементов. Фланцевое присоединение соответствует стандартным межфланцевым расстояниям и обеспечивает простоту монтажа и демонтажа. Ручное управление осуществляется посредством штурвала из ковкого чугуна GGG50, обеспечивающего комфортное и точное позиционирование запорного органа.

Материалы и исполнение

Корпус задвижки изготовлен из высокопрочного чугуна GGG50 (ВЧ50/EN-GJS-500-7), обладающего повышенной механической прочностью и ударной вязкостью. Запорный орган выполнен из того же материала, что обеспечивает равномерный температурный expansion и стабильность геометрии при температурных колебаниях. Уплотнительные элементы из силикона сохраняют эластичность в широком температурном диапазоне. Эпоксидное порошковое покрытие обеспечивает надежную защиту от коррозии и механических повреждений.

Эксплуатационные характеристики

Задвижка рассчитана на работу с номинальным давлением PN16 и условным диаметром DN80. Диапазон рабочих температур от -20 до +150°C позволяет применять оборудование в системах с горячей водой и паром. Строительная длина 180 мм соответствует стандартным габаритам для данного типоразмера. Компактная конструкция с высотой 322 мм и диаметром фланца 200 мм обеспечивает удобство монтажа и обслуживания.

Комплектация и монтаж

Задвижка поставляется в сборе с штурвалом и готовой к установке. Фланцевое соединение имеет 4 отверстия диаметром 19 мм под крепежные элементы. Для обеспечения герметичности соединения рекомендуется использовать прокладки, соответствующие рабочей среде и параметрам системы. Монтаж следует производить с учетом направления потока, указанного на корпусе задвижки.
