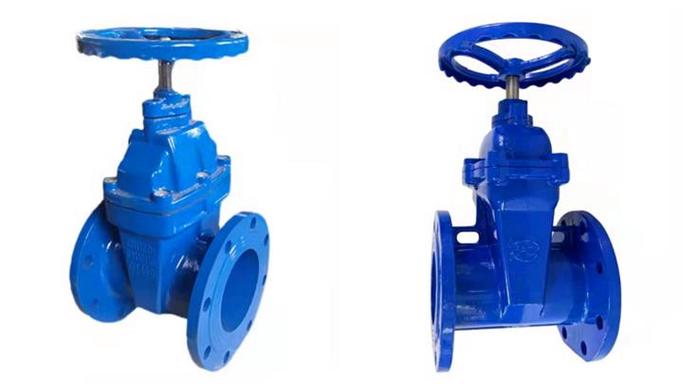

Задвижка клиновая 30ч39р Ci DN50 PN16 фланцевая с обрезиненным клином и штурвалом

Задвижка клиновая 30ч39р (аналог МЗВГ) Ci DN50 PN16 представляет собой надежное запорное устройство фланцевого типа, предназначенное для полного перекрытия потока рабочей среды в трубопроводных системах. Конструкция с обрезиненным клином и невыдвижным шпинделем обеспечивает высокую герметичность и длительный срок службы при эксплуатации в различных промышленных условиях.

Назначение и область применения

Данная задвижка предназначена для установки в качестве запорного устройства на трубопроводах, транспортирующих воду, пар, нефтепродукты и другие неагрессивные среды. Благодаря фланцевому соединению и надежной конструкции, она широко применяется в системах водоснабжения, отопления, вентиляции, а также в различных отраслях промышленности, включая химическую, нефтегазовую и энергетическую. Устройство обеспечивает полное перекрытие потока рабочей среды с минимальными гидравлическими потерями в открытом положении.

Конструктивные особенности

Задвижка оснащена обрезиненным клином, который обеспечивает плотное прилегание к седлам корпуса и высокий класс герметичности. Невыдвижной шпиндель исключает контакт рабочей среды с атмосферой и предотвращает коррозию резьбовой части. Фланцевое соединение соответствует стандартам DIN и ГОСТ, что обеспечивает простой монтаж и демонтаж оборудования. Управление осуществляется через штурвал (маховик), позволяющий плавно регулировать положение затвора.

Материалы и исполнение

Корпус задвижки изготовлен из высокопрочного чугуна GGG50 (ВЧ50/EN-GJS-500-7), что обеспечивает высокую механическую прочность и стойкость к внешним воздействиям. Запорный орган выполнен из высокопрочного чугуна GGG50 с резиновым покрытием. Уплотнительные элементы из EPDM (этиленпропиленового каучука) обеспечивают устойчивость к температурным воздействиям и различным рабочим средам. Наружное покрытие из эпоксидного порошка красного цвета защищает оборудование от коррозии и механических повреждений.

Технические характеристики и стандарты

Задвижка соответствует требованиям ГОСТ 5762-2002, ГОСТ 12.2.063-81 и ГОСТ 9544-2005, что гарантирует ее надежность и безопасность эксплуатации. Класс герметичности по ГОСТ 9544-2015 соответствует уровню "А", что подтверждает высокое качество уплотнения. Оборудование рассчитано на работу при температуре рабочей среды до +150°C и номинальном давлении PN16. Строительная длина составляет 150 мм, что соответствует стандартным размерам для данного типоразмера.

Преимущества конструкции

• Обрезиненный клин - обеспечивает высокую герметичность и плавность хода
• Невыдвижной шпиндель - защищает от коррозии и загрязнения
• Фланцевое соединение - удобство монтажа и демонтажа
• EPDM уплотнения - устойчивость к температурным воздействиям
• Высокопрочный чугун - долговечность и надежность
• Эпоксидное покрытие - защита от коррозии

Монтаж и эксплуатация

Монтаж задвижки осуществляется между фланцами трубопровода с использованием соответствующих прокладок и крепежных элементов. При установке необходимо обеспечить соосность фланцев и равномерную затяжку болтов. Эксплуатация устройства допускается в положениях "полностью открыто" или "полностью закрыто", не рекомендуется использование для регулирования расхода среды. Перед вводом в эксплуатацию рекомендуется проверить плавность хода штурвала и отсутствие заеданий.
