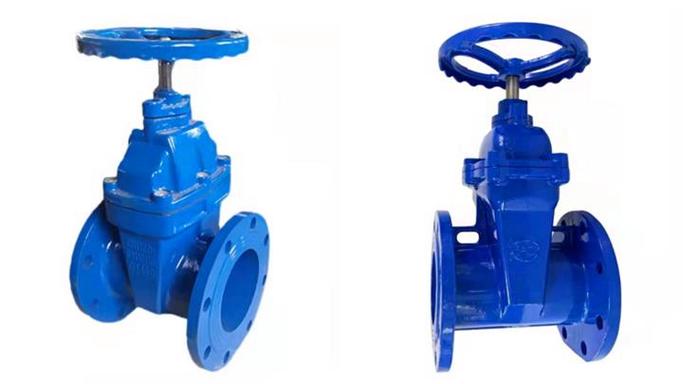

Задвижка клиновая 30ч39р ТехГидроМаш Ду100 Ру16 фланцевая с обрезиненным клином и невыдвижным шпинделем

Клиновая задвижка 30ч39р (аналог МЗВ) производства ТехГидроМаш представляет собой надежное запорное устройство для трубопроводных систем, обеспечивающее полное перекрытие потока рабочей среды. Конструкция с обрезиненным клином и невыдвижным шпинделем гарантирует высокую герметичность класса "А" при рабочем давлении до 16 бар и температуре до +130°C. Фланцевое исполнение Ду100 обеспечивает простой монтаж и демонтаж на трубопроводах различного назначения.

Назначение и область применения

Задвижка клиновая 30ч39р предназначена для установки на трубопроводах систем водоснабжения, отопления, вентиляции и других промышленных коммуникациях, транспортирующих воду, пар и другие неагрессивные среды. Устройство обеспечивает надежное перекрытие потока в системах с номинальным диаметром 100 мм и рабочим давлением до 16 бар. Модель оптимально подходит для эксплуатации в условиях умеренного климата при температуре окружающей среды от -15 до +50°C.

Конструктивные особенности

Конструкция задвижки включает корпус и крышку из высокопрочного чугуна GGG50 (ВЧ50), что обеспечивает высокую механическую прочность и долговечность. Особенностью модели является невыдвижной шпиндель из стали 20Х13, который не увеличивает строительную длину устройства при открытии. Обрезиненный клин обеспечивает плотное прилегание к седлам и надежное перекрытие потока даже при наличии мелких механических включений в рабочей среде.

Материалы и уплотнения

Основные элементы задвижки изготовлены из материалов, обеспечивающих длительный срок службы: корпус и крышка - из высокопрочного чугуна GGG50/ВЧ50/EN-GJS-500-7, шпиндель - из коррозионностойкой стали 20Х13. Уплотнительные элементы выполнены из EPDM (этиленпропиленового каучука), что обеспечивает стойкость к температурным воздействиям и различным рабочим средам. Такая комбинация материалов гарантирует надежную работу в широком диапазоне эксплуатационных условий.

Управление и монтаж

Задвижка оснащена ручным управлением через штурвал или маховик, что обеспечивает простое и интуитивно понятное использование. Фланцевое присоединение с 8 отверстиями диаметром 19 мм на каждом фланце соответствует стандартным требованиям для трубопроводной арматуры Ду100. Строительная длина 190 мм позволяет легко интегрировать устройство в существующие трубопроводные системы без необходимости их значительной модификации.

Эксплуатационные преимущества

Модель 30ч39р отличается минимальным гидравлическим сопротивлением в открытом положении, что снижает энергопотери в системе. Обрезиненный клин обеспечивает плавное и бесшумное перекрытие потока без гидроударов. Невыдвижная конструкция шпинделя делает задвижку компактной и удобной для монтажа в ограниченном пространстве. Класс герметичности "А" подтверждает высокое качество изготовления и надежность уплотнений.

Техническое обслуживание

Конструкция задвижки предусматривает минимальные требования к техническому обслуживанию. Открытая гайка шпинделя обеспечивает легкий доступ для периодической смазки. Все уплотнительные элементы рассчитаны на длительный срок службы без необходимости замены при соблюдении условий эксплуатации. Простота конструкции и использование стандартных материалов делают техническое обслуживание быстрым и экономичным.
