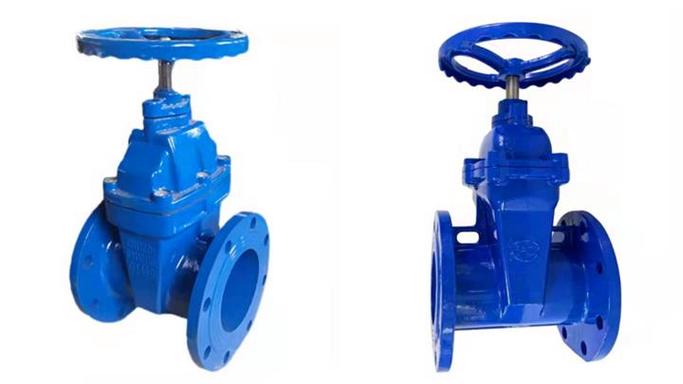

Задвижка клиновая IDRA GQF 30ч39р фланцевая DN150 PN10/16 чугун с EPDM уплотнением

Задвижка клиновая IDRA GQF 30ч39р представляет собой фланцевую запорную арматуру с обрезиненным клином, предназначенную для полного перекрытия потока рабочих сред в трубопроводных системах. Конструкция обеспечивает высокую герметичность и надежность при эксплуатации в промышленных условиях с давлением до 16 бар и температурой до 120°C.

Назначение и область применения

Данная задвижка применяется в системах водоснабжения, отопления, вентиляции и кондиционирования, а также в технологических трубопроводах промышленных предприятий. Оборудование оптимально для работы с водой, паром и другими неагрессивными средами при номинальном диаметре DN150 и давлении PN10/16 бар.

Конструктивные особенности

Задвижка оснащена неподвижным стержнем и гладким проходом в корпусе, что минимизирует гидравлические потери. О-ринговое уплотнение стержня расположено в крышке головочного типа, а проведение стержня осуществляется через втулку в шейке крышки и уплотняющую пробку. Запорный элемент представляет собой чугунный клин, полностью покрытый резиной, с заменяемой гайкой стержня в проеме клина.

Материалы и исполнение

Корпус выполнен из высокопрочного чугуна GGG40 (ВЧ40/EN-GJS-400-15), обеспечивающего механическую прочность и коррозионную стойкость. Клин с резиновым покрытием и уплотнения из EPDM обеспечивают надежную герметичность в закрытом положении. Наружное покрытие из эпоксидного порошка синего цвета защищает оборудование от воздействия внешней среды.

Система уплотнения

Уплотнение стержня обеспечено комплексной системой, состоящей из уплотняющих колец с круговым сечением (о-ринг). Стержень имеет упорный фланец, монтированный способом обжимки, который опирается на подошве гнезда головки через втулку, выполняющую функцию уплотненного подшипника. Для предотвращения самопроизвольного выкручивания пробка оснащена упругим проволочным кольцом над фланцем.

Подключение и монтаж

Фланцевое присоединение соответствует стандартным межфланцевым расстояниям и обеспечивает простоту монтажа в трубопроводные системы. Крышка и корпус соединены с помощью винтов с цилиндрическими головками и шестиугольными гнездами, утопленными в крышку, что обеспечивает равномерное распределение нагрузки и надежность соединения.

Эксплуатационные характеристики

Оборудование соответствует классу герметичности "А" по ГОСТ 9544-2015 и предназначено для ручного управления посредством штурвала или маховика. Конструкция предусматривает возможность длительной эксплуатации без технического обслуживания при соблюдении рабочих параметров среды.
