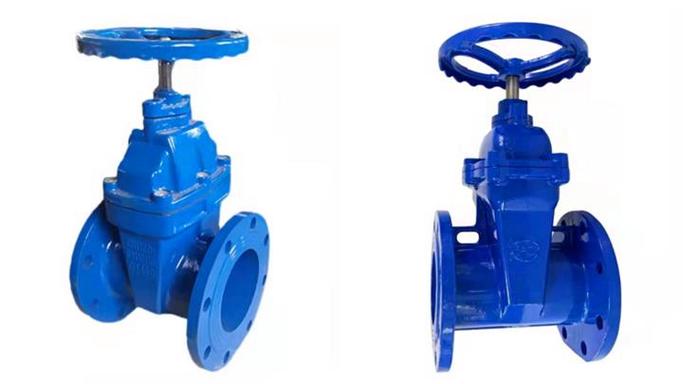

Задвижка клиновая IDRA GQF 30ч39р фланцевая DN100 PN10/16 чугун с EPDM уплотнением

Задвижка клиновая IDRA GQF 30ч39р представляет собой фланцевую запорную арматуру с обрезиненным клином, предназначенную для полного перекрытия потока рабочей среды в трубопроводных системах. Конструкция соответствует российскому стандарту 30ч39р и является аналогом МЗВ, обеспечивая высокую герметичность класса "А" по ГОСТ 9544-2015 при номинальном давлении до 16 бар и температуре среды до 120°C.

Назначение и область применения

Данная задвижка предназначена для установки на трубопроводах систем водоснабжения, отопления, вентиляции и кондиционирования, а также в промышленных технологических линиях. Благодаря фланцевому соединению и универсальным характеристикам, оборудование может использоваться в коммунальном хозяйстве, на промышленных предприятиях и объектах инфраструктуры. Задвижка оптимальна для работы с водой, паром и другими неагрессивными средами при рабочих параметрах до DN100 и PN16.

Конструктивные особенности

Конструкция задвижки включает неподвижный стержень с упорным фланцем, закрепленным методом обжимки. Особенностью модели является головочный тип крышки, в которой размещено о-ринговое уплотнение стержня. Проведение стержня осуществляется через втулку в шейке крышки и уплотняющую пробку, что обеспечивает плавность хода и минимальное усилие при управлении. Система уплотнения пробки состоит из комплекса уплотнительных колец кругового сечения (о-ринг), гарантирующих надежную герметизацию.

Материалы исполнения

Корпус задвижки изготовлен из высокопрочного чугуна GGG40 (ВЧ40/EN-GJS-400-15), что обеспечивает механическую прочность и коррозионную стойкость. Запорный орган представляет собой чугунный клин, полностью покрытый резиной с заменяемой гайкой стержня. Уплотнительные элементы выполнены из EPDM (этиленпропиленового каучука), который сохраняет эластичность и герметичность в широком температурном диапазоне. Наружное покрытие выполнено из эпоксидного порошка синего цвета, обеспечивающего защиту от коррозии и механических повреждений.

Эксплуатационные преимущества

Обрезиненный клин обеспечивает плотное прилегание к седлу и высокий класс герметичности без необходимости дополнительной регулировки. Гладкий проход в корпусе минимизирует гидравлические потери и предотвращает засорение. Конструкция с нижней опорой стержня на подошве гнезда головки через втулку-подшипник обеспечивает стабильность положения и износостойкость. Фланцевое исполнение по ГОСТ 33259-2015 обеспечивает простоту монтажа и демонтажа на стандартные трубопроводы.

Комплектация и управление

Задвижка поставляется с ручным управлением посредством штурвала или маховика. Соединение крышки и корпуса выполнено с помощью винтов с цилиндрическими головками и шестиугольными гнездами, утопленными в крышку, что обеспечивает равномерное распределение нагрузки и предотвращает самопроизвольное откручивание. Для предотвращения выкручивания пробки над фланцем установлено упругое проволочное кольцо.
