Патрон гидравлический 3-кулачковый VL-32DP A2-15 ø800 мм 1100 об/мин 27000 кгс M30×3.5P
Основные характеристики
Описание товара

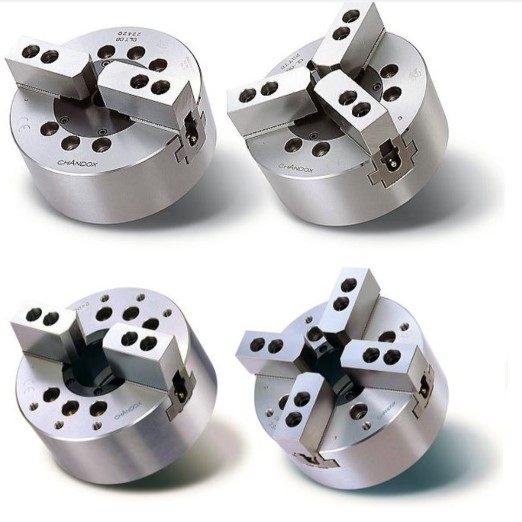

Гидравлический 3-кулачковый патрон VL-32DP/A2-15 представляет собой высокоточное зажимное устройство для металлообрабатывающих станков с ЧПУ, обеспечивающее надежную фиксацию заготовок диаметром от 155 до 800 мм. Конструкция разработана для работы при максимальной скорости вращения 1100 об/мин и развивает усилие захвата до 27000 кгс, что делает его оптимальным решением для серийного и массового производства в различных отраслях промышленности.
Назначение и область применения
Патрон предназначен для установки на токарные станки с ЧПУ, обрабатывающие центры и другое металлорежущее оборудование. Основная сфера применения включает машиностроение, автомобилестроение и аэрокосмическую промышленность, где требуется высокоточная обработка цилиндрических деталей. Оборудование оптимально подходит для зажима валов, фланцев, втулок и других деталей сложной конфигурации в условиях интенсивной эксплуатации.
Конструктивные особенности
Трехкулачковая система зажима обеспечивает равномерное распределение усилия по всей поверхности контакта с заготовкой. Конструкция включает прецизионную посадку A2-15 для монтажа на шпиндель станка. Ход кулачков составляет 16 мм по диаметру, что позволяет работать с широким диапазоном размеров обрабатываемых деталей. Гидравлическое управление обеспечивает быстрое и точное позиционирование заготовок с минимальным временем переналадки.
Технические параметры
Патрон развивает максимальную силу тяги 8650 кгс (85 кН) при рабочем давлении гидравлической системы 33 кгс/см². Ход плунжера составляет 35 мм, что гарантирует стабильное усилие зажима даже при значительных колебаниях диаметров обрабатываемых деталей. Резьбовое соединение M30×3.5P предназначено для подключения к гидравлической системе станка. Оборудование совместимо с гидравлическим цилиндром L2035 (L2035RE).
Материалы и исполнение
Корпус патрона изготовлен из высокопрочного чугуна, обладающего повышенной устойчивостью к вибрациям и динамическим нагрузкам. Кулачки выполнены из легированной стали с термической обработкой, что обеспечивает высокую износостойкость и длительный срок службы. Все ответственные поверхности имеют защитное покрытие, предотвращающее коррозию в условиях производственной среды с повышенной влажностью и агрессивными средами.
Монтаж и эксплуатация
Установка патрона осуществляется через посадку A2-15 на шпиндель станка. Габаритные размеры: диаметр 800 мм, высота 129 мм. Конструкция предусматривает возможность установки сменных кулачков и адаптеров для различных типов обработки. Для обеспечения стабильной работы и предотвращения преждевременного износа уплотнений рекомендуется использовать фильтры тонкой очистки гидравлической жидкости с степенью фильтрации не менее 10 мкм.
Преимущества использования
Основными преимуществами патрона являются: высокая точность базирования заготовок, что положительно влияет на качество обработки; автоматизация процесса зажима, сокращающая вспомогательное время и повышающая производительность оборудования; равномерное распределение усилия зажима, минимизирующее деформацию тонкостенных деталей; надежная конструкция и качественные материалы, гарантирующие длительный срок службы даже в условиях интенсивной эксплуатации.
Эксплуатационные рекомендации
Для обеспечения оптимальной работы патрона рекомендуется регулярно проверять состояние кулачков и уплотнительных элементов. При работе с максимальными нагрузками и скоростями вращения необходимо соблюдать балансировку системы. Поддержание чистоты гидравлической жидкости и своевременная замена фильтров способствуют увеличению межсервисных интервалов и сохранению точности позиционирования заготовок.
Технические характеристики
Подключение
Габариты
Материалы
Габариты
Основные характеристики
Габаритные характеристики
Технические характеристики
Параметры подключения
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
