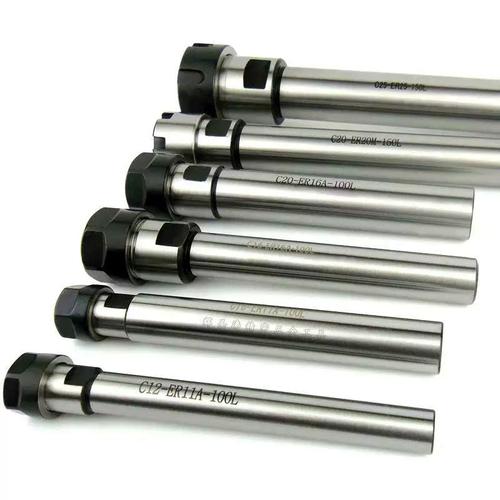

Цанговый патрон C10-ER11A-100 цилиндрический хвостовик C10 для цанг ER11 диаметр 19 мм

Цанговый патрон C10-ER11A-100 представляет собой высокоточное зажимное приспособление с цилиндрическим хвостовиком, предназначенное для надежной фиксации инструмента в металлообрабатывающих станках. Конструкция патрона обеспечивает минимальное биение и высокую точность позиционирования режущего инструмента, что делает его незаменимым компонентом в современном промышленном оборудовании для фрезерных, сверлильных и токарных операций.

Назначение и область применения

Данный цанговый патрон предназначен для использования в системах автоматической смены инструмента (АСИ) станков с ЧПУ, а также в ручных фрезерных и сверлильных машинах. Основная функция - надежное закрепление режущего инструмента с хвостовиками стандарта ER11. Патрон оптимально подходит для обработки металлов, композитных материалов, пластиков и древесины в условиях серийного и мелкосерийного производства.

Конструктивные особенности

Патрон выполнен по схеме C-ER с цанговым механизмом зажима типа ER11. Цилиндрический хвостовик C10 обеспечивает точную центровку в шпинделе станка. Конструкция предусматривает равномерное распределение зажимного усилия по всей поверхности цанги, что исключает деформацию инструмента и обеспечивает максимальную точность обработки. Исполнение типа А характеризуется стандартными геометрическими параметрами и универсальностью применения.

Материалы и производство

Корпус патрона изготовлен из высокопрочной инструментальной стали с последующей термической обработкой, что обеспечивает высокую износостойкость и длительный срок службы. Точность изготовления соответствует международным стандартам ISO 15488 для патронов типа ER. Производитель Pingyuan гарантирует соблюдение жестких допусков и параметров качества на всех этапах производства.

Технические преимущества

Основными преимуществами данной модели являются: минимальное биение (до 0.01 мм), высокая повторяемость позиционирования, равномерное распределение зажимного усилия, совместимость со стандартными цангами ER11, возможность работы на высоких оборотах. Патрон демонстрирует стабильную работу при скоростях вращения до 25 000 об/мин в зависимости от условий эксплуатации.

Монтаж и эксплуатация

Для установки патрона требуется соответствующий ключ для затяжки гайки. Монтаж осуществляется путем установки хвостовика C10 в шпиндель станка с последующей фиксацией стандартным способом. Рекомендуется регулярная очистка посадочных поверхностей и смазка резьбовых соединений. Патрон совместим со всеми стандартными цангами ER11 и может использоваться с инструментом диаметром от 1 до 7 мм.

Области промышленного применения

Патрон широко применяется в металлообрабатывающей промышленности, машиностроении, приборостроении, авиационной и автомобильной отраслях. Эффективно используется на фрезерных станках с ЧПУ, сверлильных машинах, гравировальных станках и другом оборудовании, требующем высокой точности позиционирования инструмента.
