Цанга ER50 DIN6499A прецизионная ø30 мм для токарных и фрезерных станков

Цанга ER50 ø30 прецизионная представляет собой высокоточный зажимной патрон для фиксации инструмента в металлообрабатывающем оборудовании. Изделие соответствует международному стандарту DIN 6499A и обеспечивает точность позиционирования до 0.008 мм, что делает его незаменимым компонентом для точной обработки на токарных и фрезерных станках с ЧПУ.

Назначение и область применения

Прецизионная цанга ER50 ø30 предназначена для надежного зажима режущего инструмента диаметром 30 мм в цанговых патронах систем ER. Основная сфера применения включает металлообрабатывающие предприятия, машиностроительные заводы, инструментальные производства и ремонтные мастерские. Цанга оптимально подходит для операций фрезерования, сверления, растачивания и нарезания резьбы, где требуется высокая точность и повторяемость позиционирования инструмента.

Конструктивные особенности

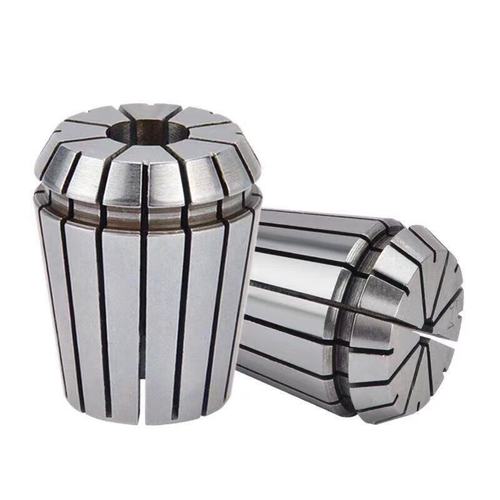

Цанга ER50 выполнена в виде пружинящей разрезной втулки с конусной наружной поверхностью и цилиндрическим отверстием. Конструкция включает три основных элемента: зажимную зону с продольными прорезями, конусную поверхность для взаимодействия с патроном и торец для упора. Прорези распределены равномерно по окружности, что обеспечивает равномерное зажатие инструмента по всей поверхности контакта. Длина цанги составляет 60 мм, что обеспечивает оптимальное соотношение жесткости и эластичности конструкции.

Материалы и производство

Для изготовления прецизионных цанг ER50 используется высококачественная инструментальная сталь марки 16MnCr5 или аналогичная, прошедшая термическую обработку и закалку до твердости 58-62 HRC. Это обеспечивает высокую износостойкость рабочих поверхностей и сохранение упругих свойств в течение длительного срока службы. Производственный процесс включает точную механическую обработку, термическую обработку для снятия внутренних напряжений и финишное шлифование конусных поверхностей с допусками не более 0.005 мм.

Преимущества и технические характеристики

Основным преимуществом цанги ER50 ø30 является высокая точность биения – не более 0.008 мм, что соответствует прецизионному классу исполнения. Конструкция обеспечивает равномерное распределение зажимного усилия по всей окружности инструмента, предотвращая его деформацию и обеспечивая надежную фиксацию даже при высоких нагрузках. Цанга совместима со всеми патронами системы ER50 различных производителей, что делает ее универсальным решением для оснащения металлообрабатывающего оборудования.

Эксплуатационные особенности

Для обеспечения максимальной точности и долговечности цанги ER50 рекомендуется соблюдать правила эксплуатации: использовать только чистый инструмент без следов коррозии и загрязнений, регулярно очищать внутреннюю поверхность от стружки и СОЖ, избегать перетяжки зажимных гаек сверх рекомендуемого момента. При правильной эксплуатации цанга сохраняет свои геометрические параметры и точность позиционирования на протяжении всего срока службы, который составляет не менее 5000 циклов зажатия-разжатия при нормальных условиях работы.

Совместимость и монтаж

Цанга ER50 ø30 предназначена для установки в цанговые патроны ER50 с конусом 8°. Монтаж осуществляется путем установки цанги в патрон, вставки инструмента диаметром 30 мм и затяжки зажимной гайки с моментом, указанным в технической документации патрона. Рекомендуется использовать специальные ключи для затяжки, чтобы избежать повреждения резьбовых соединений и обеспечить равномерное распределение усилия зажима.
