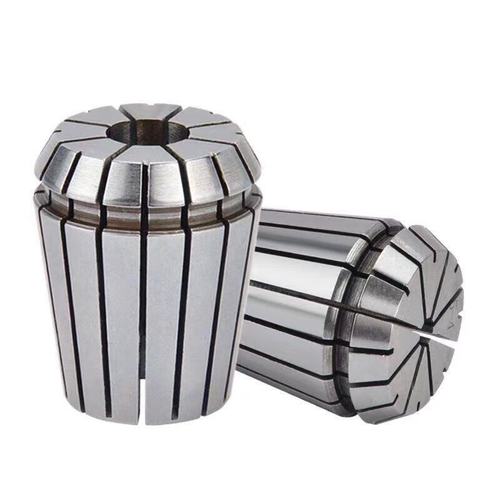

Цанга ER20 DIN6499 зажимная для инструмента ø6 мм стандартной точности ≤0.015 мм

Цанга ER20 DIN6499 стандартной точности предназначена для надежного зажима инструмента диаметром 6 мм в цанговых патронах систем ER. Изделие соответствует международному стандарту DIN 6499 и обеспечивает точность биения не более 0,015 мм, что делает его оптимальным решением для фрезерных, сверлильных и токарных операций на станках с ЧПУ и универсальном оборудовании.

Назначение и область применения

Цанга ER20 используется для зажима режущего инструмента в металлообрабатывающей промышленности. Основные области применения включают:

• Фрезерная обработка на станках с ЧПУ
• Сверлильные операции на координатно-расточных станках
• Токарная обработка на автоматах и револьверных станках
• Гравировальные работы и микрообработка
• Оснащение промышленных роботов и автоматизированных линий

Конструктивные особенности

Цанга ER20 обладает продуманной конструкцией, обеспечивающей высокую надежность и долговечность:

• Трехлепестковая конструкция с равномерным распределением усилия зажима
• Оптимальный угол конуса 16° для самocentрирования инструмента
• Точная геометрия пазов, предотвращающая деформацию при зажиме
• Равномерная толщина стенок для сохранения упругих свойств

Материалы и производство

Изделие изготовлено из высококачественной пружинной стали, прошедшей термическую обработку для достижения оптимального сочетания прочности и упругости. Технологический процесс включает:

• Точную механическую обработку на станках с ЧПУ
• Термообработку для обеспечения необходимой твердости
• Шлифовку рабочих поверхностей для достижения высокой точности
• Контроль качества на каждом этапе производства

Преимущества использования

Цанга ER20 стандартной точности предлагает ряд существенных преимуществ:

• Высокая точность позиционирования - биение не превышает 0,015 мм
• Надежный зажим инструмента - равномерное распределение усилия по всей поверхности
• Долговечность - сохранение упругих свойств в течение всего срока службы
• Совместимость - соответствие международному стандарту DIN 6499
• Универсальность - возможность использования с различными типами цанговых патронов ER20

Эксплуатационные характеристики

Цанга демонстрирует стабильные рабочие характеристики при соблюдении условий эксплуатации. Рекомендуется:

• Использовать в пределах номинального диаметра зажима
• Обеспечивать чистоту контактных поверхностей цанги и патрона
• Соблюдать рекомендуемое усилие затяжки
• Периодически проверять состояние рабочих поверхностей
• Хранить в условиях нормальной влажности

Совместимость и монтаж

Цанга ER20 ø6 мм совместима со всеми патронами системы ER20 соответствующими стандарту DIN 6499. Правильный монтаж включает:

• Очистку конусных поверхностей цанги и патрона
• Установку цанги в патрон до упора
• Вставку инструмента диаметром 6 мм
• Равномерную затяжку гайки с рекомендуемым моментом
• Проверку биения инструмента после зажима
