Винт ходовой TR12x3 трапецеидальный передача вращательного движения в поступательное

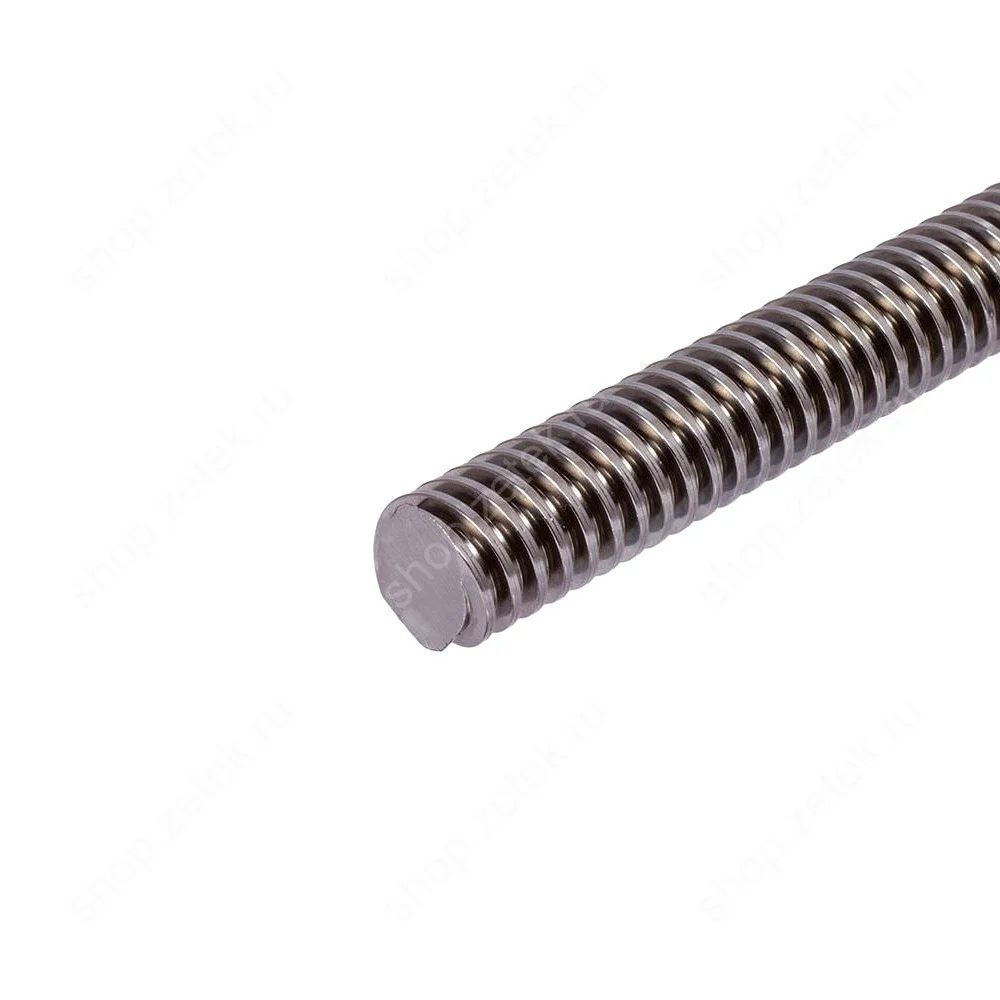

Трапецеидальный ходовой винт TR12x3 представляет собой высокоточный элемент механических передач, предназначенный для преобразования вращательного движения в поступательное с минимальными потерями на трение и высоким КПД. Модель с номинальным диаметром 12 мм и шагом 3 мм обеспечивает точное позиционирование и передачу значительных осевых усилий в промышленном оборудовании различного назначения.

Назначение и область применения

Винт трапецеидальный серии TR12x3 находит широкое применение в различных отраслях промышленности благодаря своей надежности и точности. Основные области использования включают станкостроение (токарные, фрезерные и шлифовальные станки), робототехнику и автоматизированные системы позиционирования, подъемно-транспортное оборудование (домкраты, прессы), измерительную технику и медицинское оборудование, а также системы автоматизации производственных линий. Эффективно используется в механизмах линейного перемещения, где требуется высокая точность позиционирования и передача значительных осевых нагрузок.

Конструктивные особенности

Винт выполнен по стандартной трапецеидальной резьбе с углом профиля 30°, что обеспечивает оптимальное распределение нагрузок и плавность хода. Специальная обработка поверхности повышает износостойкость и снижает коэффициент трения. Геометрия резьбы рассчитана для эффективного самоторможения при отсутствии обратной нагрузки. Конструкция обеспечивает минимальный люфт и высокую повторяемость позиционирования. Профиль резьбы оптимизирован для работы с стандартными трапецеидальными гайками.

Материалы и покрытия

Изготовлен из высококачественной конструкционной стали с содержанием углерода 0,45-0,55%, что обеспечивает высокую прочность и износостойкость. Поверхность подвергается термообработке до твердости 45-50 HRC для повышения сопротивления абразивному износу. Антикоррозионная обработка поверхности обеспечивает защиту от воздействия агрессивных сред и повышенной влажности. Материал обладает хорошими механическими свойствами и устойчивостью к усталостным нагрузкам.

Эксплуатационные характеристики

Винт рассчитан на работу при температурах от -40°C до +120°C с сохранением всех механических характеристик. Максимальная допустимая осевая нагрузка составляет 850 Н при статическом нагружении и 650 Н при динамических нагрузках. Скорость вращения не должна превышать 100 об/мин для обеспечения длительного срока службы. Рекомендуется использование с бронзовыми или полимерными гайками для снижения износа. Коэффициент трения в паре сталь-бронза составляет 0,08-0,12 в зависимости от условий смазки.

Монтаж и обслуживание

Монтаж осуществляется с обязательной центровкой и соосностью опорных подшипников. Необходимо обеспечить защиту от попадания абразивных частиц и использование соответствующей смазки. Регулярное техническое обслуживание включает проверку зазоров, очистку и смазку трущихся поверхностей. Рекомендуется периодическая проверка на предмет износа и деформации. Для продления срока службы рекомендуется использовать защитные кожухи и регулярную очистку от загрязнений.

Технические требования

Винт соответствует требованиям ГОСТ 9484-81 и международным стандартам качества. Допуски на изготовление соответствуют классу точности 7h. Шероховатость рабочей поверхности не превышает Ra 1,6 мкм. Отклонение шага резьбы не превышает 0,015 мм на длине 300 мм. Овальность и огранка профиля контролируются в пределах установленных допусков.

Комплектация и совместимость

Поставляется как отдельный компонент для замены или сборки механических систем. Совместим со стандартными трапецеидальными гайками серии TR. Может использоваться в составе винтовых пар различных производителей. Подходит для модернизации и ремонта существующего оборудования. Гарантирует взаимозаменяемость с аналогичными изделиями других производителей, соответствующими тем же техническим требованиям.
