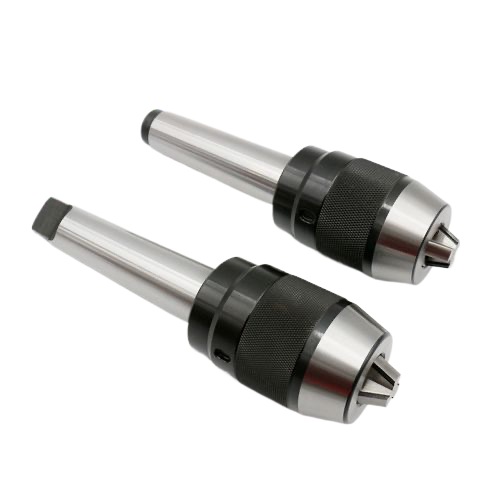

Сверлильный самозажимной патрон MTA5-APU16 с конусом Морзе №5 диапазон зажима 1-16 мм

Сверлильный самозажимной патрон MTA5-APU16 с конусом Морзе №5 предназначен для надежного крепления сверл и другого режущего инструмента в металлообрабатывающих станках. Данная модель обеспечивает точную центровку инструмента и стабильное зажатие в процессе обработки, что гарантирует высокое качество выполняемых операций. Патрон оптимально подходит для использования в условиях серийного и мелкосерийного производства, где требуется частая смена инструмента без потери точности позиционирования.

Назначение и область применения

Самозажимной патрон MTA5-APU16 применяется для оснащения сверлильных, расточных и фрезерных станков с коническим креплением Морзе №5. Основное назначение – надежная фиксация сверл, зенкеров, разверток и другого режущего инструмента диаметром от 1 до 16 мм. Конструкция патрона позволяет использовать его в условиях интенсивной эксплуатации на промышленных предприятиях машиностроительной, автомобилестроительной и приборостроительной отраслей.

Конструктивные особенности

Патрон выполнен по самозажимной технологии, что обеспечивает автоматическое центрирование и зажим инструмента при установке. Конус Морзе №5 гарантирует точное позиционирование и надежное соединение со шпинделем станка. Наличие лапки упрощает процесс монтажа и демонтажа патрона при помощи стандартного выбивного инструмента. Механизм зажима обеспечивает равномерное распределение усилия по всей поверхности цанги, что исключает повреждение хвостовиков инструмента и продлевает срок его службы.

Материалы и исполнение

Корпус патрона изготовлен из высокопрочной конструкционной стали, прошедшей термическую обработку для обеспечения необходимой твердости и износостойкости. Рабочие поверхности цанги выполнены из инструментальной стали с последующей закалкой и шлифовкой для достижения высокой точности геометрии. Все движущиеся части имеют антикоррозионное покрытие, обеспечивающее защиту от воздействия охлаждающих жидкостей и предотвращающее заедание механизма в процессе эксплуатации.

Технические преимущества

Основным преимуществом патрона является высокая точность биения, не превышающая 0.02 мм, что обеспечивает качественную обработку с минимальными допусками. Самозажимной механизм позволяет осуществлять быструю смену инструмента без применения дополнительных приспособлений. Конструкция обеспечивает равномерное распределение зажимного усилия, что исключает проскальзывание инструмента при повышенных нагрузках. Совместимость со стандартными конусами Морзе №5 делает патрон универсальным решением для большинства промышленных станков.

Эксплуатационные характеристики

Патрон рассчитан на работу в диапазоне скоростей до 3000 об/мин, что позволяет использовать его как для черновой, так и для чистовой обработки. Конструкция выдерживает значительные радиальные и осевые нагрузки, возникающие при сверлении и растачивании. Температурный диапазон эксплуатации от -20°C до +120°C обеспечивает стабильную работу в различных производственных условиях. Ресурс патрона составляет не менее 50000 циклов зажима при соблюдении правил эксплуатации.
