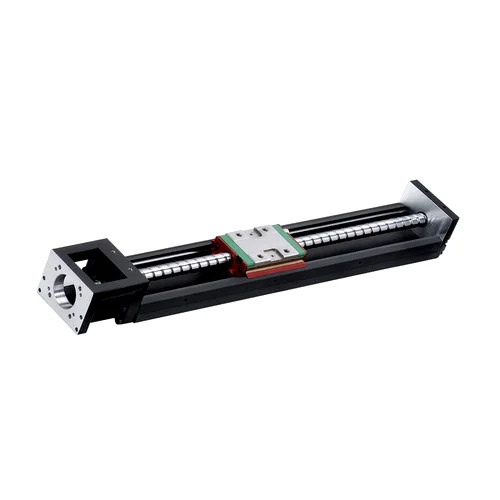

Линейный модуль HIWIN SK8620P с шариковинтовой парой и сервоприводом с обратной связью EtherCAT

Линейный модуль HIWIN SK8620P представляет собой комплексное решение для высокоточного линейного перемещения, интегрирующее прецизионную шариковинтовую пару, сервопривод с энкодером обратной связи и систему управления с поддержкой промышленных протоколов EtherCAT и PROFINET. Модуль предназначен для автоматизированного оборудования, где критически важны точность позиционирования, повторяемость и надежность в продолжительных рабочих циклах.

Назначение и область применения

Модуль SK8620P нашел широкое применение в различных отраслях промышленности благодаря своей универсальности и высокой производительности. Он используется в станках с ЧПУ для перемещения шпинделей и суппортов, в координатных столах для точного позиционирования заготовок, в роботизированных комплексах для манипуляций, в автоматических сборочных линиях, измерительном и контрольном оборудовании, а также в устройствах 3D-печати и лазерной резки. Его ключевая задача – обеспечить плавное, точное и динамичное линейное движение с минимальным трением и люфтом.

Конструктивные особенности

Основу модуля составляет жесткая алюминиевая балка, служащая направляющей базой. По ней перемещается каретка (ползун) на основе высокоточных линейных рельсовых направляющих качения, обеспечивающих минимальное сопротивление движению и высокую грузоподъемность. Привод осуществляется через шариковинтовую пару (ШВП), которая преобразует вращательное движение серводвигателя в линейное перемещение каретки. Прецизионная обработка шариковой гайки и винта гарантирует высокий КПД, малый гистерезис и длительный срок службы. Модификация с суффиксом S1 указывает на наличие встроенного серводвигателя с энкодером, что обеспечивает замкнутый контур управления для точного контроля положения, скорости и момента.

Система управления и обратная связь

Модуль поставляется в комплекте с сервоприводом, готовым к интеграции в систему ЧПУ или ПЛК. Энкодер (датчик обратной связи), входящий в комплектацию (обозначение F0CS1), непрерывно передает данные о реальном положении и скорости каретки на контроллер. Это позволяет системе в реальном времени компенсировать любые отклонения, обеспечивая высочайшую точность позиционирования, часто в пределах нескольких микрон. Такая архитектура исключает накопление ошибок, характерное для систем с разомкнутым контуром (шаговые двигатели).

Преимущества использования

Использование готового линейного модуля HIWIN SK8620P значительно сокращает время проектирования и сборки машин, поскольку все компоненты (направляющие, ШВП, привод, датчики) уже согласованы между собой и смонтированы на единой основе. Это обеспечивает оптимальную работу системы, избавляет от проблем совместимости и необходимости индивидуальной юстировки. Высокая жесткость конструкции и предварительный натяг в подшипниковых узлах минимизируют прогибы и вибрации при работе под нагрузкой. Герметизированные узлы качения защищены от попадания пыли и стружки, что повышает надежность в условиях цеха.

Материалы и исполнение

Несущая балка и основные конструкционные элементы изготовлены из алюминиевого сплава, что обеспечивает оптимальное соотношение прочности и массы. Направляющие и шариковинтовая пара выполнены из высоколегированной закаленной стали, подвергнуты термообработке и шлифовке для достижения требуемых точностных характеристик и износостойкости. Каретка имеет стандартные монтажные отверстия для удобства установки инструмента или захватов. Исполнение модуля рассчитано на работу в стандартных промышленных условиях с поддержкой широкого диапазона питающих напряжений от 220 до 480 В.

Технические характеристики и совместимость

Модуль поддерживает современные промышленные интерфейсы управления, включая EtherCAT и PROFINET, что обеспечивает легкую интеграцию в существующие автоматизированные системы. Тип привода на основе шариковинтовой пары с серводвигателем гарантирует высокий КПД и точность позиционирования. Система управления работает по принципу замкнутого контура с обратной связью, что исключает накопление ошибок позиционирования. Длина модуля может варьироваться в зависимости от конкретного исполнения и требований заказчика.
