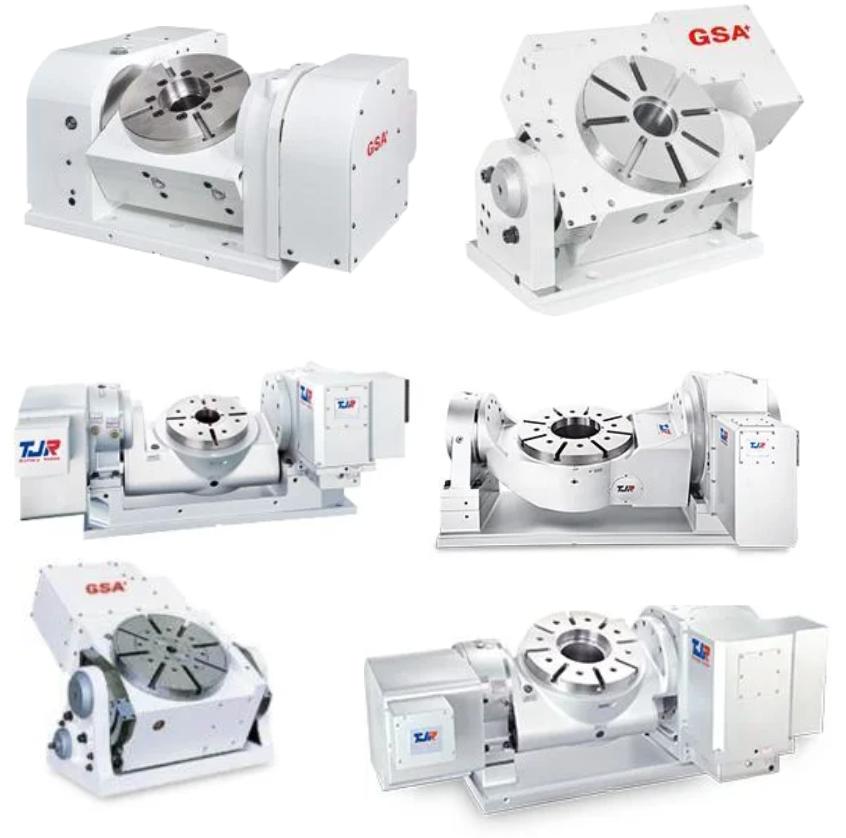

Наклонно-поворотный стол GSA CNCMT-630 с ЧПУ пневматический 630мм 1000кг
Основные характеристики
Описание товара
Наклонно-поворотный стол GSA CNCMT-630 представляет собой высокоточное позиционирующее устройство с числовым программным управлением, предназначенное для многокоординатной обработки сложных деталей на фрезерных, сверлильных и расточных станках. Модель оснащена пневматическим приводом и обеспечивает точную индексацию в двух плоскостях с разрешением 0.001 градуса.
Назначение и область применения
Стол предназначен для автоматизации процессов обработки сложных пространственных поверхностей в машиностроении, авиационной и автомобильной промышленности. Позволяет выполнять пятикоординатную обработку на четырехкоординатных станках, обеспечивая доступ к различным сторонам заготовки без ее переустановки. Применяется для изготовления пресс-форм, штампов, лопаток турбин, корпусных деталей и других сложных компонентов.
Конструктивные особенности
Конструкция стола включает массивное основание, поворотный механизм с червячной передачей и наклонный узел с прецизионными подшипниками. Система зажима – пневматическая, обеспечивающая надежную фиксацию в заданном положении. Т-образные пазы шириной 18H7 мм позволяют крепить различные приспособления и оснастку. Сквозное отверстие диаметром 254H7 мм обеспечивает возможность обработки длинных деталей.
Технические характеристики
Максимальная скорость вращения составляет 11 об/мин с передаточным отношением 4:00. Допустимая нагрузка в горизонтальном положении – 1000 кг, в вертикальном – 500 кг. Точность индексации – 15 угловых секунд, повторяемость – 4 секунды. Система ЧПУ обеспечивает плавное движение и точное позиционирование с минимальным шагом 0.001 градуса.
Материалы и исполнение
Основные несущие элементы изготовлены из высокопрочного чугуна, обеспечивающего демпфирование вибраций и стабильность геометрии. Рабочая поверхность подвергнута термообработке для повышения износостойкости. Подшипниковые узлы выполнены на основе прецизионных подшипников качения, обеспечивающих минимальный люфт и высокую жесткость.
Подключение и эксплуатация
Стол подключается к системе ЧПУ станка через стандартные интерфейсы. Пневматическая система требует давления 0.58 МПа для работы механизма зажима. Вес конструкции без серводвигателя составляет 1000 кг, что обеспечивает устойчивость при динамических нагрузках. Совместим с большинством современных систем ЧПУ для металлорежущего оборудования.
Технические характеристики
Основные характеристики
Нагрузочные характеристики
Технические характеристики
Конструктивные параметры
Габаритные размеры
Механические параметры
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
