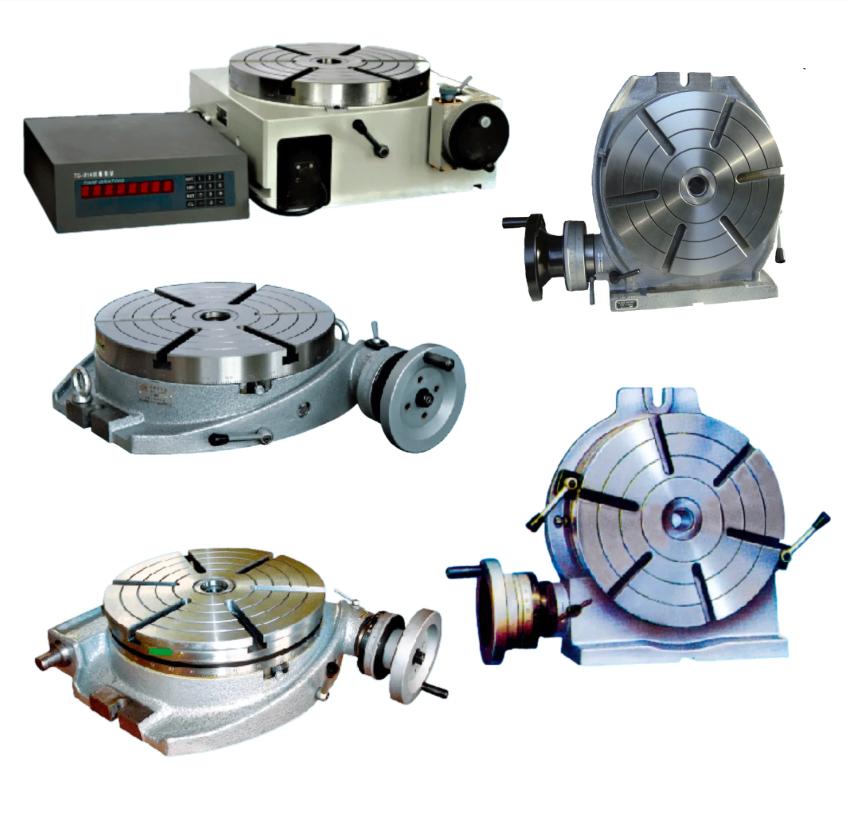

Поворотный стол механический Ytum TS320A ø320 мм с червячной передачей 1:90 точность 60 сек

Механический поворотный стол TS320A от производителя Ytum представляет собой высокоточное оборудование для позиционирования и фрезерных работ на металлообрабатывающих станках. Модель с диаметром стола 320 мм оснащена червячной передачей с передаточным отношением 1:90 и обеспечивает точность индексации 60 угловых секунд, что делает её идеальным решением для выполнения сложных технологических операций, требующих точного углового позиционирования заготовок.

Назначение и область применения

Поворотный стол TS320A предназначен для установки на фрезерные, сверлильные и расточные станки с целью выполнения операций, требующих точного углового позиционирования обрабатываемых деталей. Оборудование используется в металлообрабатывающих цехах, инструментальном производстве, ремонтных мастерских и на машиностроительных предприятиях для фрезерования пазов, канавок, зубьев, выполнения радиальных отверстий и других операций с точным угловым делением.

Конструктивные особенности

Стол оснащен червячной передачей с модулем 2/5, обеспечивающей плавное и точное вращение рабочей поверхности. Конструкция включает центральное отверстие с конусом Морзе 4, предназначенное для центрирования и крепления оснастки. Т-образные пазы шириной 14 мм с углом прилегания 60° позволяют надежно фиксировать заготовки и приспособления. Система градуировки обеспечивает угловое деление с шагом 1 градус при повороте стола на 4° за один оборот червяка.

Технические характеристики и точность

Модель TS320A обеспечивает точность индексации 60 угловых секунд благодаря прецизионной обработке червячной пары и минимальному значению верньера 10 угловых секунд. Передаточное отношение 1:90 позволяет осуществлять точную настройку положения стола. Максимальная рабочая нагрузка составляет 250 кг, что обеспечивает возможность обработки крупногабаритных и тяжелых заготовок. Градация стола 360° с возможностью деления на любое количество частей делает оборудование универсальным для различных технологических задач.

Материалы и исполнение

Основные элементы стола изготовлены из высокопрочного чугуна, обеспечивающего стабильность геометрических параметров и вибропоглощение. Рабочая поверхность подвергнута термообработке и точной шлифовке для обеспечения плоскостности и износостойкости. Червячная передача выполнена из закаленной стали с точным профилем зубьев, что гарантирует долговечность и сохранение точности позиционирования в течение всего срока службы оборудования.

Монтаж и эксплуатация

Поворотный стол TS320A имеет унифицированные крепежные элементы для установки на различные типы станков. Габаритные размеры 410×360×493 мм и вес 65 кг обеспечивают удобство монтажа и транспортировки. Оборудование не требует специального обслуживания и рассчитано на интенсивную эксплуатацию в условиях производственного цеха. Совместимость со стандартной оснасткой и приспособлениями упрощает интеграцию в существующие технологические процессы.
