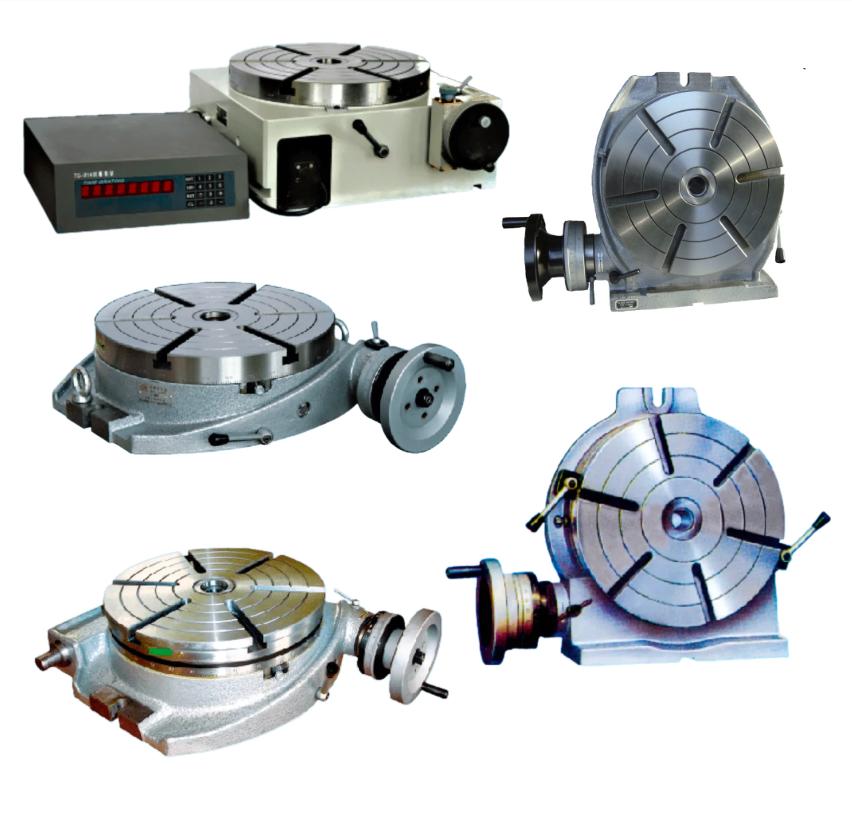

Поворотный стол механический Ytum TS250A ø250 мм конус Морзе 3 передаточное 1:90

Механический поворотный стол TS250A от производителя Ytum представляет собой высокоточное оборудование для фрезерных, сверлильных и шлифовальных операций, обеспечивающее точное угловое позиционирование заготовок. Конструкция стола позволяет выполнять сложные многокоординатные обработки с высокой повторяемостью и минимальной погрешностью позиционирования.

Назначение и область применения

Поворотный стол TS250A предназначен для установки на фрезерные, сверлильные и координатно-расточные станки различных типов. Оборудование используется для выполнения операций фрезерования пазов, канавок, зубчатых колес, сверления отверстий по окружности, обработки криволинейных поверхностей и других технологических операций, требующих точного углового позиционирования заготовки. Стол находит применение в инструментальном производстве, машиностроении, приборостроении и других отраслях промышленности, где требуется высокая точность обработки.

Конструктивные особенности

Основу конструкции составляет чугунный корпус с прецизионной червячной передачей, обеспечивающей плавное и точное вращение стола. Червячная пара с модулем 2 и передаточным отношением 1:90 позволяет осуществлять тонкую регулировку положения. Стол диаметром 250 мм имеет центральное отверстие ø30×6 мм с конусом Морзе 3, что обеспечивает удобство установки и центрирования оснастки. Т-образные пазы шириной 12 мм с прилегающим углом 60° предназначены для надежного крепления заготовок и приспособлений.

Система позиционирования и точность

Поворотный стол оснащен градуированной шкалой с ценой деления 1° и нониусом с минимальным значением 10 угловых секунд. Угол поворота стола за один оборот червяка составляет 4°, что в сочетании с точностью индексации 60 угловых секунд обеспечивает высокую точность позиционирования. Полный угол поворота составляет 360°, что позволяет выполнять обработку по всей окружности без переустановки заготовки.

Прочностные характеристики

Конструкция стола рассчитана на максимальную рабочую нагрузку до 200 кг, что обеспечивает возможность обработки массивных заготовок. Жесткая конструкция корпуса и точная подгонка узлов гарантируют стабильность характеристик в течение всего срока службы. Чугунный корпус обладает высокой демпфирующей способностью, что снижает вибрации при обработке.

Эксплуатационные преимущества

Простая и надежная механическая конструкция обеспечивает длительный срок службы без необходимости сложного обслуживания. Эргономичные органы управления и четкая градуировка позволяют оператору быстро и точно устанавливать требуемые углы поворота. Совместимость с широким спектром металлорежущего оборудования делает стол универсальным решением для различных производственных задач.
