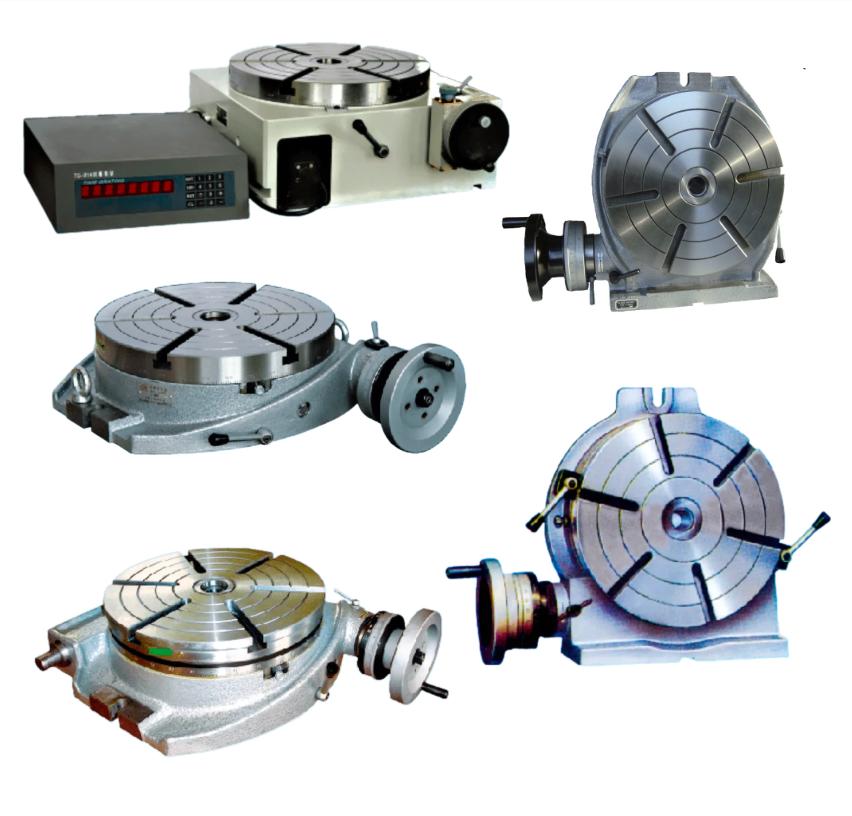

Поворотный стол механический Ytum TS2500A ø2500 мм точность индексации 60 сек нагрузка 10 тонн

Механический поворотный стол TS2500A производства Ytum представляет собой высокоточное оборудование для позиционирования и обработки крупногабаритных заготовок на металлорежущих станках. Конструкция стола обеспечивает точное угловое позиционирование с минимальным значением верньера 10 угловых секунд и общей точностью индексации 60 угловых секунд, что делает его незаменимым при выполнении фрезерных, сверлильных и расточных операций, требующих многопозиционной обработки.

Назначение и область применения

Поворотный стол TS2500A предназначен для установки на фрезерные, сверлильные и расточные станки с ЧПУ и универсальные станки. Основное применение – многопозиционная обработка крупногабаритных деталей в машиностроении, авиационной и автомобильной промышленности, производстве специального оборудования. Стол позволяет выполнять точное деление окружности на равные или неравные части, осуществлять непрерывное вращение при фрезеровании криволинейных поверхностей, а также комбинированную обработку в нескольких плоскостях без переустановки заготовки.

Конструктивные особенности

Основание стола выполнено из высокопрочного чугуна, обеспечивающего стабильность геометрических параметров и вибропоглощение. Рабочая поверхность диаметром 2500 мм имеет Т-образные пазы шириной 22 мм с прилегающим углом 22|5° для надежного крепления оснастки и приспособлений. Червячная передача с модулем 8 и передаточным отношением 1:180 обеспечивает плавное вращение и высокую точность позиционирования. Угол поворота стола за один оборот червяка составляет 2°, что в сочетании с верньерным устройством позволяет осуществлять точную установку требуемого угла.

Технические характеристики и точность

Стол обеспечивает полный оборот 360° с градацией по всей окружности. Точность индексации составляет 60 угловых секунд, что соответствует требованиям к обработке деталей повышенной точности. Минимальное значение верньера – 10 угловых секунд – позволяет выполнять юстировку положения с высокой точностью. Максимальная рабочая нагрузка 10000 кг обеспечивает возможность обработки тяжелых заготовок без потери точности позиционирования.

Эксплуатационные преимущества

Прочная конструкция стола гарантирует сохранение точности при длительной эксплуатации в условиях производственного цеха. Червячная передача с большим передаточным числом обеспечивает высокий крутящий момент и надежное фиксирование положения под нагрузкой. Отсутствие люфтов в передаче и точное деление делают стол идеальным решением для обработки ответственных деталей. Совместимость с различными типами металлорежущих станков расширяет область применения оборудования.

Комплектация и установка

Поворотный стол поставляется в собранном виде, готовым к установке на станок. Монтаж осуществляется через отверстия в основании стола, соответствующие стандартным крепежным размерам станочного оборудования. Для подключения к системам ЧПУ возможно дополнительное оснащение сервоприводом и энкодером. Стол не требует специального фундамента и может быть установлен непосредственно на станину станка.
