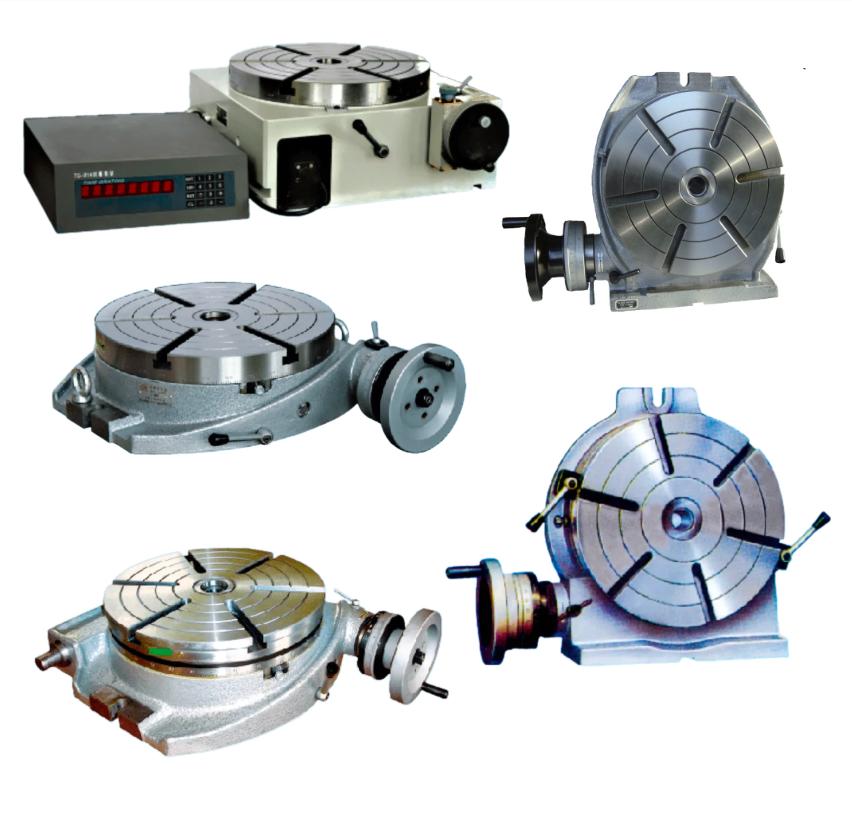

Поворотный стол механический Ytum TS160A ø160 мм с передаточным отношением 1:90 и точностью позиционирования 80 секунд

Механический поворотный стол TS160A от производителя Ytum представляет собой высокоточное оборудование для фрезерных, сверлильных и шлифовальных операций, обеспечивающее точное угловое позиционирование заготовок. Конструкция стола основана на червячной передаче с передаточным отношением 1:90, что позволяет осуществлять плавное и точное вращение рабочей поверхности диаметром 160 мм.

Назначение и область применения

Поворотный стол TS160A предназначен для установки на фрезерные, сверлильные и координатно-расточные станки для выполнения операций, требующих точного углового позиционирования заготовок. Оборудование применяется в металлообработке, инструментальном производстве, при изготовлении пресс-форм и штампов, а также в ремонтных мастерских для обработки деталей сложной конфигурации.

Конструктивные особенности

Основой конструкции является червячная передача с модулем 1 | 5, обеспечивающая высокую точность и плавность вращения. Стол оснащен центральным отверстием диаметром 25 мм с конусом Морзе 2, что позволяет использовать стандартные оправки и центрирующие элементы. Т-образные пазы шириной 10 мм с прилегающим углом 90° обеспечивают надежное крепление заготовок и оснастки.

Система позиционирования и управления

Поворотный стол имеет круговую градацию 360° с возможностью точной установки угла поворота. За один полный оборот червяка стол поворачивается на 4°, при этом верньерная система позволяет осуществлять установку с минимальным значением 10 секунд. Точность индексации составляет 80 секунд, что обеспечивает высокое качество обработки при выполнении делительных операций.

Технические характеристики и эксплуатационные возможности

Оборудование рассчитано на максимальную рабочую нагрузку 100 кг, что позволяет обрабатывать заготовки значительной массы. Прочная чугунная конструкция обеспечивает стабильность геометрических параметров в процессе эксплуатации. Стол комплектуется установочным ключом шириной 12 мм для управления червячным механизмом.

Материалы и покрытия

Основные детали стола изготовлены из высокопрочного чугуна, подвергнутого искусственному старению для снятия внутренних напряжений. Рабочая поверхность имеет точную шлифовку, червячная пара выполнена из закаленной стали с последующей точной обработкой, что обеспечивает длительный срок службы и сохранение точности позиционирования.

Монтаж и эксплуатация

Для установки на станок поворотный стол имеет монтажные поверхности с размерами 260×196 мм. Конструкция предусматривает возможность как горизонтального, так и вертикального монтажа в зависимости от технологических требований. Эксплуатация не требует специального обучения персонала и может осуществляться в условиях цеховой среды.
