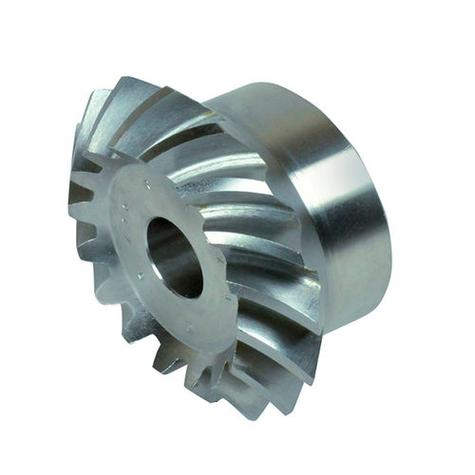

Шестерня коническая косозубая CHIARAVALLI M3 Z=16 модуль 3 передаточное отношение 1:1

Коническая косозубая шестерня CHIARAVALLI M3 Z=16 представляет собой высокоточный компонент зубчатых передач, предназначенный для передачи крутящего момента между пересекающимися валами под углом 90 градусов. Изделие характеризуется повышенной плавностью хода, минимальным уровнем шума и высокой нагрузочной способностью благодаря оптимизированной косозубой конструкции зубьев, обеспечивающей постепенное многопарное зацепление.

Назначение и область применения

Шестерня применяется в конических редукторах общего машиностроительного назначения, станкостроительном оборудовании, транспортных системах и конвейерных линиях. Оптимальна для механизмов с повышенными требованиями к плавности работы и снижению виброакустических характеристик. Используется в металлообрабатывающих станках, подъемно-транспортном оборудовании, промышленных миксерах, упаковочных машинах и других механизмах, где требуется изменение направления передачи вращательного движения без изменения скорости.

Конструктивные особенности

Шестерня имеет косозубый профиль зубьев с оптимизированным углом наклона, обеспечивающим плавное зацепление и повышенную контактную прочность. Конструкция включает посадочное отверстие диаметром 15 мм с шпоночным пазом стандартного размера для надежной фиксации на валу. Коническая форма зубчатого венца позволяет эффективно передавать крутящий момент между пересекающимися осями. Выполнена по модулю 3 с числом зубьев 16 и передаточным отношением 1:1, что обеспечивает сохранение скорости вращения.

Материалы и технология изготовления

Изготовлена из высококачественной конструкционной стали марки 40Х или аналога, подвергнутой термической обработке - закалке с последующим отпуском для достижения оптимального сочетания прочности и вязкости. Твердость рабочих поверхностей зубьев составляет 45-50 HRC. Зубья подвергаются точной механической обработке на современном зубофрезерном оборудовании с ЧПУ, что гарантирует высокую точность геометрических параметров (степень точности не ниже 8-й по ГОСТ 1643-81) и минимальные отклонения формы.

Монтаж и эксплуатация

Установка шестерни производится на вал диаметром 15 мм с использованием шпоночного соединения стандарта DIN 6885. Монтаж должен выполняться с соблюдением требований по соосности валов и правильному зацеплению с сопряженной шестерней. Рекомендуется контроль бокового зазора в пределах 0,05-0,12 мм. Для обеспечения длительного срока службы необходимо применение качественных смазочных материалов соответствующей вязкости, рекомендованных для зубчатых передач. Регулярное техническое обслуживание включает визуальный контроль состояния зубьев, проверку уровня и состояния смазки.

Преимущества и эксплуатационные характеристики

Косозубая конструкция обеспечивает повышенную плавность работы и снижение шумности на 20-30% по сравнению с прямозубыми аналогами. Высокая точность изготовления гарантирует минимальные радиальные и торцевые биения, равномерное распределение нагрузки по зубьям и увеличенный ресурс работы. Оптимальное передаточное отношение 1:1 позволяет сохранять скорость вращения при изменении направления передачи момента. Унифицированные геометрические параметры обеспечивают полную совместимость с широким спектром промышленного оборудования различных производителей.

Контроль качества и стандартизация

Изделие соответствует требованиям ГОСТ 19325-73 на конические зубчатые колеса. Контроль качества включает проверку твердости материала, точности геометрических параметров, шероховатости рабочих поверхностей и соответствия чертежным размерам. Каждая партия сопровождается сертификатом качества, подтверждающим соответствие заявленным техническим характеристикам.
