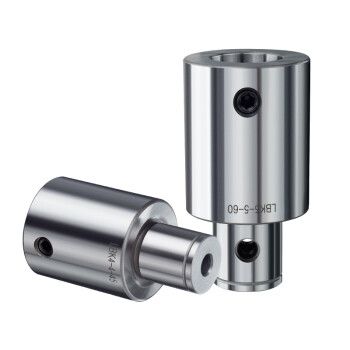

Удлинитель LBK1-1-30L для растoчной оправки Pinguan RBH/RBJ диаметр 19 мм длина 30 мм

Удлинитель LBK1-1-30L представляет собой высокоточный компонент растoчной системы Pinguan серий RBH и RBJ, предназначенный для увеличения рабочего вылета растoчных оправок при обработке отверстий сложной конфигурации. Изделие обеспечивает точную передачу крутящего момента и радиальных нагрузок, сохраняя жесткость и стабильность позиционирования инструмента в процессе расточных операций.

Назначение и область применения

Удлинитель LBK1-1-30L применяется в составе растoчных систем для обработки отверстий в корпусных деталях, станинах станков, пресс-формах и другом промышленном оборудовании. Конструкция позволяет осуществлять расточные операции на увеличенном расстоянии от шпинделя станка, обеспечивая доступ к труднодоступным зонам обрабатываемых деталей. Оборудование используется в металлообрабатывающей промышленности, машиностроении, производстве специального технологического оснащения и ремонтных мастерских.

Конструктивные особенности

Изделие выполнено по модульной системе LBK с унифицированными присоединительными размерами, что обеспечивает совместимость с широким спектром растoчных оправок и державок. Конструкция включает прецизионные посадочные поверхности с жесткими допусками, гарантирующими минимальное биение и высокую повторяемость установки. Удлинитель оснащен системой точной фиксации, предотвращающей проворачивание и осевое смещение в процессе обработки.

Материалы и обработка

Удлинитель изготовлен из высоколегированной инструментальной стали, прошедшей многоступенчатую термическую обработку для достижения оптимального сочетания прочности и ударной вязкости. Рабочие поверхности подвергнуты финишной шлифовке с контролем геометрических параметров, что обеспечивает длительный срок службы и сохранение точности позиционирования при интенсивной эксплуатации.

Технические преимущества

Конструкция обеспечивает минимальное упругое отклонение под нагрузкой благодаря оптимальному соотношению длины и диаметра. Система быстрой смены инструмента сокращает время переналадки оборудования. Унификация присоединительных размеров позволяет создавать модульные компоновки растoчных систем различной конфигурации для решения специфических технологических задач.

Эксплуатационные характеристики

Удлинитель рассчитан на работу в условиях значительных крутящих моментов и переменных нагрузок, характерных для черновой и чистовой расточки. Конструкция обеспечивает стабильность работы при скоростях резания до 300 м/мин и подачах до 0,3 мм/об. Изделие совместимо с системами подачи СОЖ через инструмент, что повышает эффективность обработки и улучшает отвод стружки.

Монтаж и обслуживание

Установка удлинителя осуществляется на предварительно очищенные и смазанные посадочные поверхности растoчной оправки и державки инструмента. Рекомендуется периодическая проверка состояния посадочных поверхностей и очистка от загрязнений. Для длительного сохранения точности необходимо соблюдать регламент технического обслуживания и хранения в соответствии с требованиями производителя.
