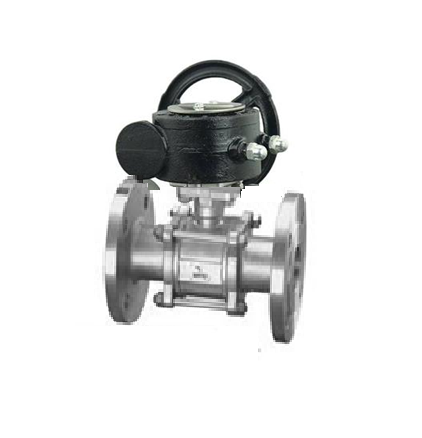

Кран шаровой САЗ 11с967п фланцевый Ду200 Ру16 с электроприводом ГЗ-ОФ-400/14М

Шаровой кран САЗ 11с967п представляет собой двухходовую запорную арматуру фланцевого типа, предназначенную для установки в системах теплоснабжения и других промышленных трубопроводах. Изделие оснащено электроприводом ГЗ-ОФ-400/14М для дистанционного управления и обеспечивает надежное перекрытие потока рабочей среды в автоматическом режиме. Конструкция крана рассчитана на работу с широким спектром сред, включая воду, пар, воздух, нефтепродукты и газообразные вещества при температуре до 150°C.

Назначение и область применения

Шаровой кран САЗ 11с967п предназначен для полного перекрытия потока рабочей среды в трубопроводных системах промышленного назначения. Основная область применения включает системы теплоснабжения, где требуется надежная запорная арматура с возможностью автоматического управления. Кран может использоваться в системах отопления, горячего водоснабжения, а также на технологических линиях, транспортирующих воду, пар, воздух, нефть и нефтепродукты, природный и технические газы.

Конструктивные особенности

Конструкция крана выполнена по двухходовой схеме с полнопроходным исполнением, что обеспечивает минимальные гидравлические потери при полностью открытом положении. Шаровой затвор с полированной поверхностью обеспечивает плотное перекрытие потока. Уплотнительные узлы выполнены из фторопласта (PTFE), что гарантирует длительный срок службы и надежность в условиях переменных температурных нагрузок. Фланцевое присоединение соответствует стандартам для трубопроводной арматуры и обеспечивает простой монтаж и демонтаж.

Материалы исполнения

Корпус крана изготовлен из углеродистой стали марки 20, что обеспечивает высокую механическую прочность и стойкость к температурным деформациям. Шаровой затвор выполнен из высококачественной стали с хромированным покрытием для повышенной износостойкости. Уплотнительные элементы из фторопласта (PTFE) сохраняют эластичность и герметичность в широком диапазоне температур от -30°C до +150°C, а также устойчивы к химическому воздействию большинства рабочих сред.

Электропривод и управление

Кран комплектуется электроприводом ГЗ-ОФ-400/14М, который обеспечивает дистанционное управление положением затвора. Привод рассчитан на работу в условиях переменной температуры окружающей среды от -25°C до +55°C и оснащен системой защиты от перегрузок. Время полного хода затвора составляет 14 секунд, что позволяет оперативно управлять технологическими процессами. Электропривод может интегрироваться в системы автоматизированного управления технологическими процессами (АСУ ТП).

Эксплуатационные характеристики

Шаровой кран рассчитан на номинальное давление 16 бар при температуре рабочей среды до 150°C. Стандартнопроходное исполнение обеспечивает коэффициент пропускной способности, соответствующий диаметру условного прохода 200 мм. Конструкция крана позволяет осуществлять техническое обслуживание без демонтажа с трубопровода. Рекомендуемый межремонтный интервал зависит от условий эксплуатации и может достигать нескольких лет при работе с чистыми средами.

Монтаж и обслуживание

Фланцевое присоединение крана соответствует стандартным межфланцевым расстояниям для арматуры DN200. Монтаж осуществляется с использованием стандартных крепежных элементов и прокладок, соответствующих давлению и температуре рабочей среды. При монтаже необходимо обеспечить соосность фланцев трубопровода и крана, исключив возникновение дополнительных механических напряжений. Техническое обслуживание включает периодическую проверку состояния уплотнений и смазку подшипниковых узлов привода.
