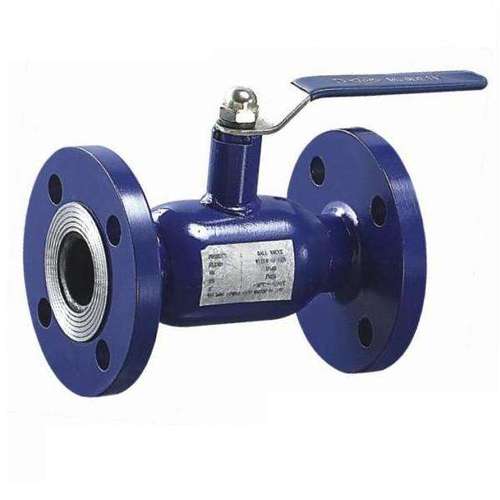

Кран шаровой фланцевый Маршал 11с67п 2ЦФ Ду125/100 Ру16 стандартнопроходной двухходовой сталь 20

Шаровой кран Маршал 11с67п 2ЦФ представляет собой надежное запорное устройство для промышленных трубопроводных систем. Конструкция с цельносварным корпусом и фланцевым присоединением обеспечивает высокую герметичность и долговечность в условиях интенсивной эксплуатации. Кран предназначен для полного перекрытия потока рабочих сред в системах теплоснабжения, водоснабжения и на промышленных предприятиях.

Назначение и область применения

Шаровой кран 11с67п 2ЦФ предназначен для установки в качестве запорного устройства на трубопроводах диаметром Ду125/100, работающих под давлением до 16 бар. Оборудование применяется для перекрытия потоков жидких и газообразных сред в системах тепло- и водоснабжения, на предприятиях теплоэнергетики, в химической, нефтеперерабатывающей и газовой промышленности. Конструкция крана позволяет эксплуатировать его с водой, технической водой, нефтепродуктами, нейтральными и газообразными средами при температуре от -40°C до +200°C.

Конструктивные особенности

Кран имеет двухходовое исполнение с стандартнопроходным шаром, что обеспечивает минимальные гидравлические потери при полном открытии. Управление осуществляется вручную поворотом рычажной рукоятки на 90° до упоров. В открытом положении рукоятка располагается вдоль оси трубопровода, что удобно для визуального контроля состояния крана. Положение при монтаже на трубопроводе – произвольное, с возможностью направления потока рабочей среды в любом направлении.

Материалы и герметичность

Корпус крана изготовлен из углеродистой стали марки 20, что обеспечивает высокую механическую прочность и стойкость к нагрузкам. Шар выполнен из нержавеющей стали AISI 321 (12Х18Н10Т), обладающей коррозионной стойкостью. Уплотнительные элементы из PTFE (фторопласт, тефлон) гарантируют надежную герметичность в широком диапазоне температур и совместимость с различными рабочими средами. Класс герметичности по ГОСТ 54808-2011 соответствует категории "А".

Фланцевое соединение и монтаж

Фланцевое присоединение крана соответствует стандартным размерам для трубопроводов Ду125/100 и рассчитано на давление Ру16. Конструкция предусматривает 8 отверстий диаметром 18 мм под крепежные элементы. Строительная длина крана составляет 255 мм, что обеспечивает удобство монтажа в существующие трубопроводные системы. Цельносварной корпус исключает возможность протечек через разъемные соединения.

Эксплуатационные характеристики

Пропускная способность крана Kv составляет 590 м³/ч, что позволяет эффективно использовать его в магистральных трубопроводах. Расчетный срок службы оборудования достигает 30 лет при соблюдении условий эксплуатации. Рычажное управление обеспечивает быстрое и надежное перекрытие потока с усилием, соответствующим стандартным требованиям для арматуры данного диаметра.

Особенности установки и обслуживания

При монтаже крана не требуется специальной ориентации относительно направления потока, что упрощает установку и замену оборудования. Конструкция не требует регулярного технического обслуживания, за исключением периодической проверки состояния уплотнений и смазки шарнирных соединений рычажного механизма. Кран поставляется в собранном виде, готовом к установке на трубопровод.
