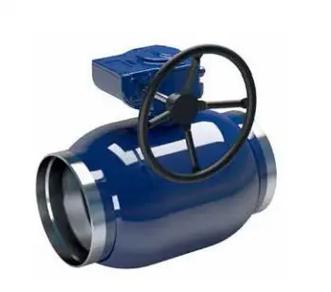

Кран шаровой LD КШ.Ц.П.Р Ду400 Ру16 с редуктором, сталь 20, стандартнопроходной, PTFE

Шаровой кран LD КШ.Ц.П.Р Ду400 Ру16 предназначен для надежного перекрытия потоков рабочих сред в системах теплоснабжения, водоснабжения и трубопроводах с нефтепродуктами. Конструкция крана с цельносварным корпусом и редукторным управлением обеспечивает высокую герметичность и долговечность в условиях повышенных рабочих нагрузок при номинальном давлении 16 бар и температуре до +200°С.

Назначение и область применения

Кран шаровой LD КШ.Ц.П.Р.400/305.016.Н/П.02 разработан для эксплуатации в системах теплоснабжения, водоснабжения, пароснабжения и трубопроводах для транспортировки нефти и нефтепродуктов. Благодаря применению коррозионностойких материалов и фторопластовых уплотнений, кран сохраняет работоспособность при температуре окружающей среды от -40°С до +200°С. Конструкция соответствует требованиям ТУ 3742-001-45630744-2003 и обеспечивает класс герметичности А по ГОСТ 9544.

Конструктивные особенности

Кран выполнен по двухходовой схеме с цельносварным корпусом, что исключает возможность протечек через фланцевые соединения. Управление осуществляется через редуктор, обеспечивающий плавное и точное позиционирование шаровой пробки. Стандартнопроходная конструкция шара минимизирует гидравлические потери. Горловина крана оснащена уплотнением из EPDM фторсилоксанового эластомера, обеспечивающим дополнительную защиту от протечек.

Материалы исполнения

Корпусные детали: патрубки, корпус и горловина изготовлены из углеродистой стали марки 20, обеспечивающей высокую механическую прочность и стойкость к температурным нагрузкам.

Шаровая пробка и шпиндель: выполнены из коррозионностойкой стали 20X13 (AISI 409), что гарантирует длительный срок службы в агрессивных средах.

Уплотнительные элементы: седла и подшипники скольжения изготовлены из фторопласта Ф-4К20 (PTFE), известного своими антифрикционными свойствами и химической стойкостью. Уплотнения узла горловины и седла выполнены из EPDM, устойчивого к температурным воздействиям.

Вспомогательные элементы: пружинный блок из оцинкованной стали 65Г, опорное кольцо из AISI 409, самостопорящаяся гайка из оцинкованной стали с полимерным покрытием.

Технические преимущества

Цельносварная конструкция корпуса исключает необходимость обслуживания соединений и повышает надежность в условиях вибрационных нагрузок. Редукторное управление позволяет точно дозировать усилие при открытии/закрытии, предотвращая повреждение уплотнений. Присоединение под приварку обеспечивает монолитность трубопроводной системы и исключает протечки в местах соединений. Климатическое исполнение У по ГОСТ 15150 гарантирует работоспособность в умеренном климате.

Монтаж и эксплуатация

Кран предназначен для монтажа как в горизонтальном, так и в вертикальном положении. Строительная длина 860 мм обеспечивает удобство установки в существующие трубопроводные системы. Средний срок службы крана составляет 30 лет при соблюдении условий эксплуатации, гарантия производителя - 60 месяцев. Монтаж осуществляется приваркой к трубопроводу, что требует профессионального подхода и соблюдения технологии сварочных работ.
