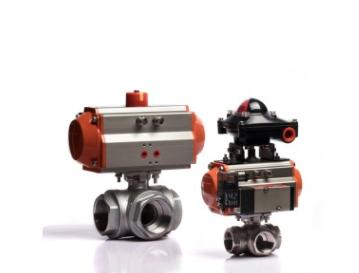

Кран шаровой трехходовой DN.ru BV3232P Ду40 Ру63 L-тип с пневмоприводом 24В, нерж. сталь SS316

Шаровой кран трехходовой BV3232P с пневматическим приводом представляет собой высоконадежную арматуру для распределения потоков рабочих сред в системах теплоснабжения, водоснабжения и пароснабжения. Конструкция L-типа обеспечивает переключение потоков между тремя направлениями с возможностью полного перекрытия, что делает его идеальным решением для смесительных и распределительных узлов в промышленных системах.

Назначение и область применения

Трехходовой шаровой кран предназначен для управления потоками жидкостей и газов в системах, где требуется распределение или смешение сред. Основные области применения включают системы отопления и теплоснабжения для регулирования температуры теплоносителя, системы водоподготовки и водоочистки, технологические линии пищевой и химической промышленности, а также системы пароснабжения промышленных предприятий. Кран эффективно работает с водой, паром, воздухом и другими нейтральными средами при рабочих давлениях до 63 бар.

Конструктивные особенности

Кран выполнен по стандартнопроходной схеме с минимальными гидравлическими потерями. Конструкция L-типа обеспечивает переключение потоков между портами по схеме: при повороте на 90° поток перенаправляется из одного входного порта в один из двух выходных. Корпусная часть изготовлена из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Шаровой затвор и шток выполнены из нержавеющей стали, что гарантирует долговечность и надежность работы даже при частых переключениях.

Материалы исполнения

Все основные компоненты крана выполнены из коррозионностойких материалов: корпус и крышка - из нержавеющей стали SS316 (аналог 08Х17Н13М2), обеспечивающей стойкость к химическим воздействиям. Шаровой затвор изготовлен из нержавеющей стали S304/S316. Уплотнительные элементы выполнены из PTFE (фторопласт, тефлон), что обеспечивает герметичность класса А по ГОСТ 54808-2011 и работоспособность в широком диапазоне температур. Седельные кольца из PPL (полипарафенилен) дополнительно повышают износостойкость уплотнений.

Система управления

Комплект оснащен пневмоприводом PA-SA-083 с возвратными пружинами, обеспечивающим поворот на 90° с возможностью регулировки в диапазоне 5°. Привод работает от давления 8 бар и управляется через пневмораспределитель 4M310-08 с электромагнитным управлением на 24В. Блок концевых выключателей APL-210N обеспечивает контроль положения крана и интеграцию в системы автоматизации. Отсутствие ручного дублера компенсируется надежностью пневматической системы управления.

Подключение и монтаж

Кран имеет муфтовое присоединение с внутренней резьбой диаметром 1½" (DN40). Строительная длина составляет 122 мм, что соответствует стандартным размерам для данной арматуры. ISO-фланец типа F05/F07 и квадратный вал 14×14 мм обеспечивают совместимость с широким спектром приводного оборудования. Монтаж осуществляется стандартным инструментом без необходимости специального оборудования.

Эксплуатационные преимущества

Благодаря использованию нержавеющей стали SS316 и фторопластовых уплотнений, кран сохраняет работоспособность в широком диапазоне температур и давлений. Стандартнопроходная конструкция минимизирует гидравлические потери, а трехходовая схема L-типа обеспечивает гибкость в построении технологических процессов. Пневматическое управление гарантирует быстрое срабатывание и надежность в условиях промышленной эксплуатации.
