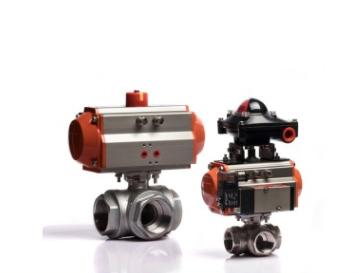

Кран шаровой DN.ru BV3232P полнопроходной DN80 PN40 с пневмоприводом PA-DA-105-1 и распределителем 4V320-08 220В

Шаровой кран DN.ru BV3232P с пневматическим приводом представляет собой надежное запорное устройство для систем теплоснабжения и промышленных трубопроводов. Конструкция крана обеспечивает полное перекрытие потока рабочей среды с углом поворота 90° и характеризуется высокой герметичностью класса А по ГОСТ 9544. Комплектация включает пневмопривод двойного действия PA-DA-105-1 с крутящим моментом 202 Нм и пневмораспределитель 4V320-08 с питанием 220В, что позволяет интегрировать устройство в системы автоматического управления технологическими процессами.

Назначение и область применения

Кран предназначен для работы в системах теплоснабжения, водоснабжения, пневматических системах, а также с паром, слабоагрессивными средами, маслами, водно-гликолевыми растворами и нефтепродуктами. Широкий температурный диапазон от -20°С до +230°С позволяет применять оборудование в различных отраслях промышленности, включая энергетику, химическую промышленность, системы отопления и вентиляции. Полнопроходная конструкция обеспечивает минимальные потери давления в открытом положении.

Конструктивные особенности

Кран имеет муфтовое соединение с внутренней резьбой и оснащен шаровым затвором полнопроходного типа. Корпус выполнен из нержавеющей стали AISI 316 (08Х17Н13М2), что обеспечивает коррозионную стойкость в агрессивных средах. Уплотнение шара выполнено из PTFE (фторопласта), что гарантирует надежную герметизацию при высоких температурах и давлениях. Пневмопривод двойного действия PA-DA-105-1 оснащен ручным дублером в виде штурвала для аварийного управления, имеет угол поворота 90° и рабочее давление 8 бар.

Материалы и исполнение

Основные компоненты крана изготовлены из материалов, обеспечивающих длительный срок службы в тяжелых условиях эксплуатации. Корпус арматуры - нержавеющая сталь SS316, уплотнительные кольца - NBR, подшипниковые группы - инженерный пластик. Пневмопривод имеет алюминиевый корпус с полиэфирным покрытием, поршень выполнен из литого под давлением алюминиевого сплава. Все крепежные элементы из нержавеющей стали 304 обеспечивают надежную фиксацию компонентов.

Комплектация и дополнительные устройства

В стандартную комплектацию входит пневмораспределитель 4V320-08 золотникового типа с питанием 220В, который обеспечивает управление приводом с частотой до 5 циклов в секунду. Блок подготовки воздуха AFC2000 с фильтром тонкостью очистки 40 мкм и регулятором давления в диапазоне 0.5-9 бар обеспечивает качественную подготовку рабочей среды. Система имеет присоединение для воздуха G1/4" и совместима с ISO-фланцами типов F07 и F10.

Монтаж и эксплуатация

Кран монтируется на трубопроводы с условным диаметром DN80 (3") с помощью внутренней резьбы. Строительная длина составляет 169 мм, что соответствует стандартным габаритам для данной размерности. При монтаже необходимо обеспечить соответствие направления потока указателю на корпусе крана. Эксплуатация допускается при номинальном давлении до 40 бар в указанном температурном диапазоне. Наличие пружинного зажима и регулировочных винтов позволяет проводить техническое обслуживание без демонтажа оборудования.
