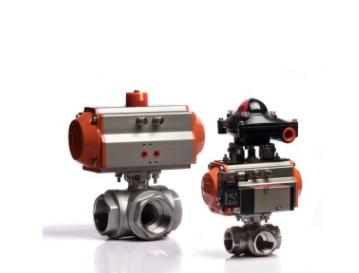

Кран шаровой полнопроходной DN80 PN40 с пневмоприводом BV3232P внутренняя резьба нерж. сталь 316 PTFE

Шаровой кран BV3232P с пневматическим приводом двойного действия представляет собой высоконадежную запорную арматуру для автоматизации технологических процессов. Конструкция предназначена для работы с агрессивными средами при температурах до +230°C и давлении до 40 бар. Комплектация включает магнитный переключатель положения ALS200D для точного контроля состояния крана в системах автоматического управления.

Назначение и область применения

Кран предназначен для установки в системах теплоснабжения, водоснабжения, пневматических системах и трубопроводах для транспортировки нейтральных сред, нефтепродуктов, пара и газообразных веществ. Полнопроходная конструкция обеспечивает минимальные потери давления, что делает оборудование оптимальным для магистральных линий с высокими требованиями к гидравлическим характеристикам. Исполнение из нержавеющей стали AISI 316 позволяет применять кран в условиях повышенной коррозионной активности.

Конструктивные особенности

Кран выполнен по двухсоставной разборной конструкции с фланцевым присоединением по стандарту ISO F07/F10. Шаровая пробка с полированной поверхностью обеспечивает класс герметичности "А". Уплотнительная система на основе PTFE (фторопласта) гарантирует длительную работу без обслуживания даже при циклических нагрузках. Вал выполнен из никелированной легированной стали с антифрикционными кольцами из инженерного пластика для плавного хода и минимального трения.

Материалы исполнения

Корпус крана изготовлен из нержавеющей стали AISI 316 (08Х17Н13М2), обладающей повышенной стойкостью к химически агрессивным средам. Уплотнение шара - PTFE (фторопласт/тефлон) с рабочим диапазоном температур от -20°C до +230°C. Внутренние уплотнительные кольца из NBR обеспечивают герметичность в соединениях. Ответственные детали выполнены из нержавеющей стали 304, что гарантирует коррозионную стойкость во влажной среде.

Пневматический привод PA-DA-105

Привод двойного действия обеспечивает поворот шара на 90° при рабочем давлении сжатого воздуха 2-8 бар. Конструкция включает пружинный зажим для быстрого монтажа, экструдированный алюминиевый корпус с твердым анодированием и степенью защиты IP67. Квадрат штока 22×22 мм совместим со стандартными аксессуарами. Привод оснащен регулировочными винтами для точной настройки углов поворота (±5°).

Магнитный переключатель ALS200D

Бесконтактный магнитный переключатель положения обеспечивает индикацию состояния крана (открыто/закрыто) с визуализацией через светодиоды. Работает в широком диапазоне напряжений 5-240В AC/DC с номинальным током до 300 mA. Магнитный принцип действия обеспечивает высокую частоту переключения до 4.8 кГц и длительный срок службы. Кабельный вывод включает 4 провода для подключения к системам управления.

Монтаж и эксплуатация

Кран имеет муфтовое присоединение с внутренней резьбой DN80 и строительную длину 169 мм. Монтаж привода осуществляется без специального инструмента благодаря пружинному зажиму. Наличие регулировочных винтов позволяет компенсировать износ уплотнений в процессе эксплуатации. Оборудование рассчитано на срок службы 10 лет при соблюдении условий эксплуатации.
