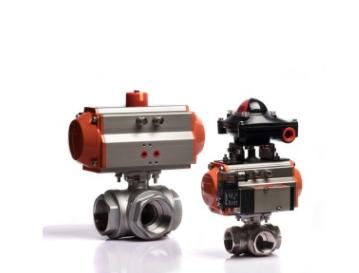

Кран шаровой полнопроходной DN80 PN40 двухходовой с пневмоприводом BV3232P нержавеющая сталь SS316
Основные характеристики
Описание товара
Шаровой кран полнопроходной DN80 PN40 с пневмоприводом двойного действия предназначен для эффективного управления потоками рабочих сред в системах теплоснабжения, водоснабжения и технологических линиях. Конструкция крана обеспечивает надежное перекрытие потока с минимальными гидравлическими потерями благодаря полнопроходному исполнению и точному позиционированию шара.
Назначение и область применения
Кран предназначен для работы с различными рабочими средами, включая воду, воздух, пар, слабоагрессивные среды, масла, водно-гликолевые растворы и нефтепродукты. Температурный диапазон эксплуатации от -20°С до +230°С позволяет использовать оборудование в системах отопления, горячего водоснабжения, технологических процессах химической и нефтегазовой промышленности. Полнопроходная конструкция обеспечивает минимальное сопротивление потоку, что особенно важно для систем с высокими требованиями к энергоэффективности.
Конструктивные особенности
Кран выполнен в двухходовом исполнении с внутренней резьбой для муфтового соединения. Корпус изготовлен из нержавеющей стали AISI 316 (08Х17Н13М2), обладающей высокой коррозионной стойкостью. Уплотнение шара выполнено из PTFE (фторопласт), обеспечивающего герметичность класса А по ГОСТ 9544. Конструкция крана включает индикатор положения с ABS-пластиковыми элементами, пружинные зажимы из нержавеющей стали 304 и регулировочные винты для точной настройки.
Пневмопривод и система управления
Пневмопривод двойного действия PA-DA-105-1 обеспечивает поворот шара на 90° с крутящим моментом 202 Нм при рабочем давлении 8 бар. Привод оснащен штурвалом для ручного дублирования управления, что позволяет осуществлять переключение в случае отсутствия сжатого воздуха. Блок концевых выключателей APL-210N обеспечивает контроль положения крана и передачу сигналов в систему управления. Резьба подачи воздуха G1/4" и кабельные вводы 2 x NPT1/2″ обеспечивают удобство подключения.
Материалы исполнения
- Корпус крана: нержавеющая сталь AISI 316
- Уплотнение шара: PTFE (фторопласт)
- Пневмопривод: экструдированный алюминиевый сплав
- Уплотнительные кольца: NBR
- Крепежные элементы: нержавеющая сталь 304
Монтаж и эксплуатация
Кран монтируется в трубопроводные системы с помощью внутренней резьбы соответствующего диаметра. Строительная длина 169 мм обеспечивает удобство установки в стандартные трубопроводные системы. ISO-фланцы F07, F10 обеспечивают стандартизированное присоединение привода. Размер вала арматуры 17х17 мм соответствует общепринятым стандартам. Гарантийный срок эксплуатации составляет 1 год при расчетном сроке службы 10 лет.
Технические характеристики
Основные характеристики
Материалы
Подключение
Технические характеристики
Привод
Габариты
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
